NA2XBY

XLPE İZOLELİ VE PVC KILIFLI, ÇELİK BANTLI, ALÜMİNYUM İLETKENLİ YER ALTI KABLOLARI

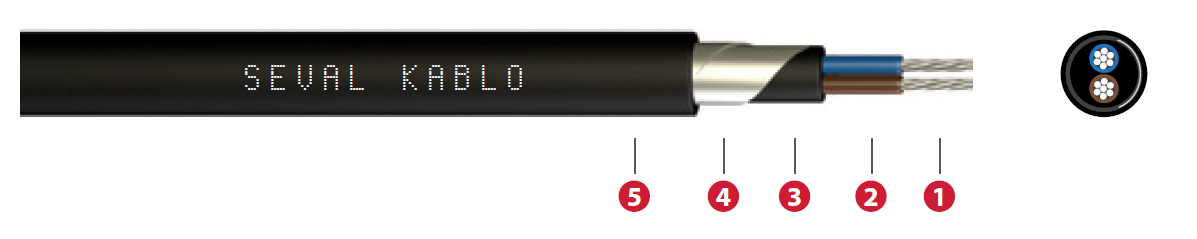

1-İletken Örgülü alüminyum
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Polivinil klorür (PVC)
4-Zırh Çift kat galvanizli çelik bant (GSTA)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶N̶A̶2̶X̶B̶Y̶
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
NA2XBY (0,6/1 kV)
2x16 19,6 624 1,91 84 91
2x25  22,6 807  1,20 111  100
2x35  24,8 967  0,868 132   122
3x16 20,6 703 1,91 -  -
3x25  24,1 968  1,20  111 100
3x35  26,4 1218 0,868  132 122
3x50  30,8 1577 0,641  157 147
3x70  34,4 1961 0,443  195 180
3x95  39,3 2567 0,320 233 232
3x120  43,4 3084 0,253  266 270
4x16 22,4 803 1,91 - -
4x25  26,4 1117 1,20 111 100
4x35  29,4 1409 0,868 132 122
4x50  33,7 1903 0,641 157 147
4x70 37,7  2283 0,443 195 180
 5x16 23,9 1057 1,91  - -
5x25  28,4 1477 1,20  111  100
 5x35 31,5 1842 0,868  132  142
 5x50 35,9  2356  0,641  157  147
 5x70 40,0 2960 0,443  195  180
5x95  45,3 3837 0,320  233 232
 3x35/16 27,0    1150 0,868/1,91    132  122
 3x50/25 31,0  1550  0,641/1,20  157  147
 3x70/35 35,5    2000  0,443/0,868 195   180
3x95/50   41,0   2800   0,320/0,641  233  232
3x120/70   45,5    3400 0,253/0,443   266  270
 3x150/70  49,5  4000  0,206/0,443  299  308
 3x185/95 55,0   4850  0,164/0,320    340  357
 3x240/120  61,2  7150 0,125/0,253    401  435



Yapısındaki bant şeklinde galvanizli çelik zırh sayesinde mekanik dış tesirlere karşı çok mukavemetlidir. Aşırı iletme şartlarına uygundur

TS IEC 60502-1

IEC 60502-1

VDE 0276

IS 1516.1
