N2XCH FE 180
XLPE İZOLELİ, HFFR KILIFLI, ZIRHLI, YANGINA DAYANIKLI, KONSANTRİK YER ALTI KABLOLARI

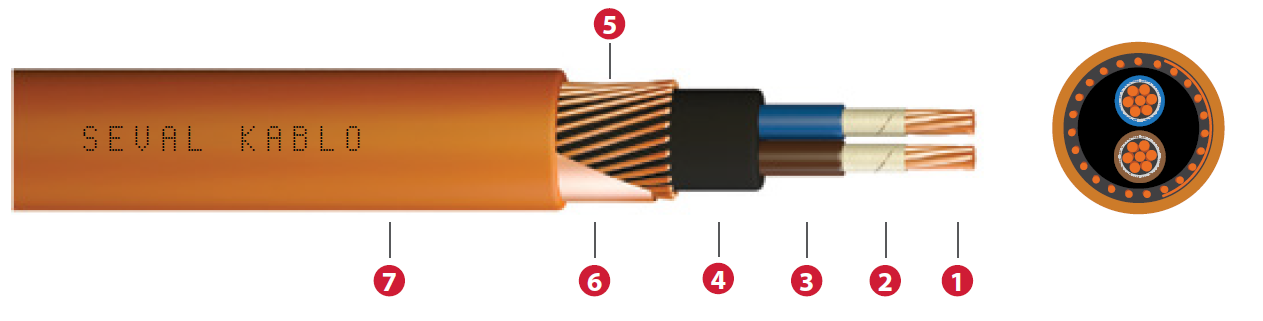

1-İletken | Som veya örgülü bakır |
2-Alev bariyer |
Mika bant (MIKA)
|
3-İzole | Çapraz bağlı polietilen (XLPE) |
4-Dolgu | Halojen içermeyen 4 alev geciktiricili (HFFR) |
5-Zırh | Konsantrik bakır iletken (COPPER) |
6-Bant | Bakır koruma bandı (COPPER) |
7-Dış Kılıf | Halojen içermeyen alev geciktiricili (HFFR) |
Min. bükülme yarı çapı |
12 x D |
Maks. çalışma sıcaklığı | 90° |
Maks. kısa devre sıcaklığı | 250° |
Beyan gerilimi Uo/U | 0.6/1 kV |
Deney gerilimi | 3.5 kV |
Halojensiz | EN 50525-1 - EN 50267 |
Düşük duman yoğunluğu | EN 61034 |
Devre bütünlüğü | IEC 60331-21 |
Demet kablo düşey alev yayılma test | EN 60332-3-24 Cat. C |
Kurşunsuz | ̶P̶b̶ |
CPR DoP ve kapsamı için seçiniz | ̶N̶2̶X̶C̶H̶ ̶F̶E̶ ̶1̶8̶0̶ |
Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
|
Toprakta (A) | Havada (A) | ||||
N2XCH FE 180 (0,6/1 kV) | |||||
3x50/25 | 31,1 | 2172 | 0,387/0,727 | 205 | 195 |
3x70/35 | 35,4 | 3005 | 0,268/0,524 | 252 | 247 |
3x95/50 | 40,3 | 4073 | 0,193/0,387 | 303 | 305 |
3x120/70 | 43,3 | 4969 | 0,153/0,268 | 346 | 355 |
3x150/70 | 49,0 | 6227 | 0,124/0,268 | 390 | 407 |
3x185/95 | 54,3 | 7629 | 0,0991/0,193 | 441 | 469 |
3x240/120 | 60,4 | 9790 | 0,0754/0,153 | 511 | 551 |
3x300/150 | 66,3 | 11983 | 0,0601/0,124 | 581 | 643 |
4x1,5/1,5 | 14,0 | 257 | 12,1/12,1 | 30 | 24 |
4x2,5/2,5 | 15,0 | 318 | 7,41/7,41 | 40 | 32 |
4x4/4 | 16,4 | 412 | 4,61/4,61 | 52 | 42 |
4x6/6 | 17,6 | 532 | 3,08/3,08 | 65 | 53 |
4x10/10 | 21,8 | 808 | 1,83/1,83 | 86 | 73 |
4x16/16 | 24,5 | 1147 | 1,15/1,15 | 111 | 96 |
4x25/16 | 27,8 | 1604 | 0,727/1,15 | 143 | 130 |
4x35/16 | 31,4 | 2063 | 0,524/1,15 | 173 | 160 |
4x50/25 | 33,8 | 2681 | 0,387/0,727 | 205 | 195 |
4x70/35 | 38,6 | 3727 | 0,268/0,524 | 252 | 247 |
4x95/50 | 44,1 | 5069 | 0,193/0,387 | 303 | 305 |
4x120/70 | 47,6 | 6196 | 0,153/0,268 | 346 | 355 |
4x150/70 | 52,3 | 7602 | 0,124/0,268 | 390 | 407 |
4x185/95 | 59,7 | 9551 | 0,0991/0,193 | 441 | 469 |
4x240/120 | 66,4 | 12248 | 0,0754/0,153 | 511 | 551 |
4x300/150 | 72,9 | 16035 | 0,0601/0,124 | 581 | 643 |
5x1,5/1,5 | 15,0 | 298 | 12,1/12,1 | 30 | 24 |
5x2,5/2,5 | 16,1 | 371 | 7,41/7,41 | 40 | 32 |
5x4/4 | 17,7 | 485 | 4,61/4,61 | 52 | 42 |
5x6/6 | 18,9 | 626 | 3,08/3,08 | 64 | 53 |
5x10/10 | 23,5 | 957 | 1,83/1,83 | 86 | 73 |
5x16/16 | 26,7 | 1351 | 1,15/1,15 | 111 | 96 |
5x25/16 | 30,4 | 1883 | 0,727/1,15 | 143 | 130 |
5x35/16 | 34,2 | 2416 | 0,524/1,15 | 173 | 160 |
5x50/25 | 37,1 | 3162 | 0,387/0,727 | 205 | 195 |
5x70/35 | 42,4 | 4408 | 0,268/0,524 | 252 | 247 |
5x95/50 | 48,6 | 6004 | 0,193/0,387 | 303 | 305 |
5x120/70 | 52,4 | 7330 | 0,153/0,268 | 346 | 355 |
5x150/70 | 57,7 | 9036 | 0,124/0,268 | 390 | 407 |
5x185/95 | 65,8 | 11308 | 0,0991/0,193 | 441 | 469 |
5x240/120 | 73,3 | 14495 | 0,0754/0,153 | 511 | 551 |
5x300/150 | 80,6 | 17883 | 0,0601/0,124 | 581 | 643 |
7x1,5/1,5 | 16,0 | 340 | 12,1/12,1 | 18 | 15,5 |
7x2,5/2,5 | 17,2 | 430 | 7,41/7,41 | 24 | 21 |
9x1,5/1,5 | 19,0 | 429 | 12,1/12,1 | 15 | 13 |
9x2,5/2,5 | 20,5 | 542 | 7,41/7,41 | 20 | 17,5 |
10x1,5/1,5 | 19,6 | 463 | 12,1/12,1 | 15 | 13 |
10x2,5/2,5 | 21,2 | 588 | 7,41/7,41 | 20 | 17,5 |
12x1,5/1,5 | 20,2 | 517 | 12,1/12,1 | 14 | 12,5 |
12x2,5/2,5 | 21,9 | 664 | 7,41/7,41 | 19 | 17 |
14x1,5/1,5 | 21,0 | 573 | 12,1/12,1 | 13,5 | 12 |
14x2,5/2,5 | 23,0 | 753 | 7,41/7,41 | 18 | 16 |
15x1,5/1,5 | 22,0 | 607 | 12,1/12,1 | 13,5 | 12 |
15x2,5/2,5 | 24,1 | 798 | 7,41/7,41 | 18 | 16 |
19x1,5/1,5 | 23,0 | 713 | 12,1/12,1 | 12 | 11 |
19x2,5/2,5 | 25,2 | 948 | 7,41/7,41 | 16 | 14,5 |
21x1,5/1,5 | 24,2 | 774 | 12,1/12,1 | 12 | 9,5 |
21x2,5/2,5 | 26,5 | 1033 | 7,41/7,41 | 16 | 14,5 |
24x1,5/1,5 | 26,6 | 883 | 12,1/12,1 | 10,5 | 9,5 |
24x2,5/2,5 | 29,0 | 1166 | 7,41/7,41 | 14 | 13 |
27x1,5/1,5 | 27,2 | 955 | 12,1/12,1 | 10,5 | 9,59 |
27x2,5/2,5 | 29,6 | 1268 | 7,41/7,41 | 14 | 13 |
30x1,5/1,5 | 28,0 | 1039 | 12,1/12,1 | 10 | 9 |
30x2,5/2,5 | 30,8 | 1401 | 7,41/7,41 | 13 | 12 |
40x1,5/1,5 | 31,4 | 1328 | 12,1/12,1 | 9 | 8 |
40x2,5/2,5 | 34,3 | 1786 | 7,41/7,41 | 12 | 11 |
Enerji kablosu olarak endüstri, şalt, yer altı tesisleri ve şehir şebekelerinde, yangın ve zehirli dumanın insanlara tehlike oluşturabileceği iş ve alışveriş merkezleri, oteller, tüneller, okullar ve bu gibi yerlerde kullanılır. Toprak altında ve harici kullanımda uygundur
DINVDE 0276-604
TS HD 604.S1
