NA2XRH

HALOJENSİZ, ALEV YAYILMASINA DAYANIKLI, ALÜMİNYUM İLETKENLİ, ZIRHLI KABLOLAR

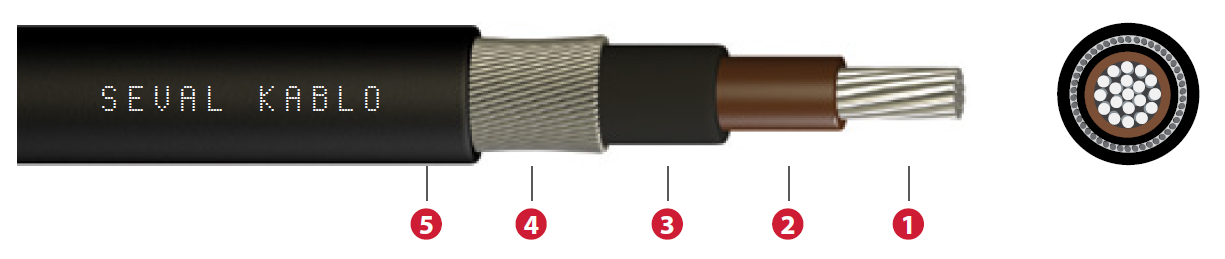

1-İletken Örgülü alüminyum
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Halojen içermeyen alev geciktiricili (HFFR)
4-Zırh Galvanizli yuvarlak çelik tel (GSWA)
5-Dış Kılıf Halojen içermeyen alev geciktiricili (HFFR)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Halojensiz EN 60754-1-2
Düşük duman yoğunluğu EN 61034-2
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶N̶A̶2̶X̶R̶H̶
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
NA2XRH (0,6/1 kV)
 1x300 38,3 2847 0,100 537 462 675 548
1x400 42,8 3481 0,0778 616 531 798 647
1x500 47,6 4123 0,0605 699 601 926 749
NA2XRH (0,6/1 kV)
3x35  26,7 1402 1,20 111 100
3x50  29,5 1683 0,868 132 122
3x70  34,6 2366 0,641 157 147
3x95  38,4 2850 0,443 195 180
3x120  44,2 3897 0,320 233 232
3x150  49,0 4702 0,253 266 270
3x185  54,9 6004 0,206  299 308
3x240  60,5 7145 0,164 340 357
3x16/16   68,1  8932 0,125 401 435
3x25/16  27,8 1487 1,20/1,91    111 100
3x35/16   30,4   1722  0,868/1,91 132 122
 3x50/25 35,8 2440 0,641/1,20    157 147
 3x70/35 39,8 2950 0,443/0,868    195 180
 3x95/50 45,9 4033 0,320/0,641    233 232
3x120/70 50,6 4785 0,253/0,443   266 270
3x150/70 54,6 5431  0,206/0,443  299 308
3x185/95   59,6 6354  0,164/0,320 340  357
3x240/120   66,6 8129  0,125/0,253 401 435
4x25 29,1 1643 1,20   111 100
 4x35 32,2 1970 0,868  132  122
4x50  37,7 2754 0,641 157  147
 4x70 43,0 3696 0,443  195  180
4x95  48,2 4546  0,320  233  232
4x120 52,2 5264  0,253  266  270
4x150  57,7 6289 0,206   299  308
4x185 66,9 8596 0,164  340 357
4x240 74,0 10334  0,125 401 435
5x16 25,3  1314  1,94 -  -
5x25 31,9 1923 1,20   111 100
5x35 36,1 2547 0,868   132 122
5x50 42,3 3576 0,641   157  147
5x70 47,5 4388   0,443  195  180
5x95 54,1 5575  0,320    233  232

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

TS IEC 60502-1

VDE 0276-604
