TTR KUMANDA / A05VV-F
PVC İZOLELİ, ALÇAK GERİLİM KUMANDA KABLOLARI

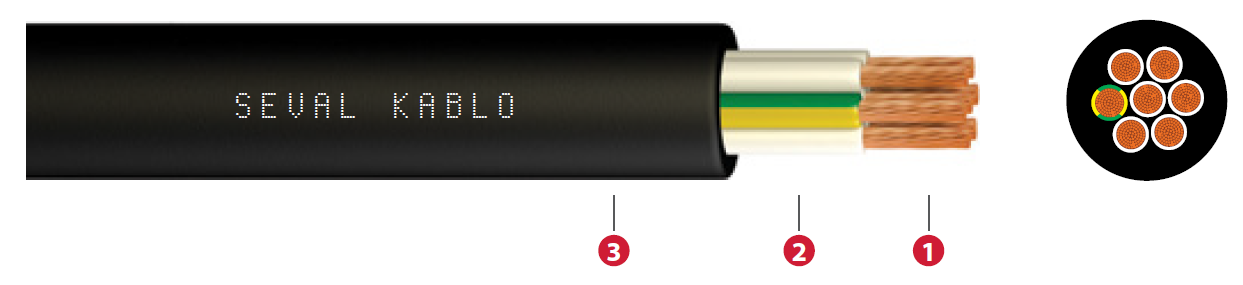

| 1-İletken | İnce çok telli bakır |
| 2-İzole | Polivinil klorür (PVC) |
| 3-Dış Kılıf | Polivinil klorür (PVC) |
|
Min. bükülme yarı çapı |
D<8 ise 4xD, 8<D<12 ise 5xD, D>12 ise 6xD |
| Maks. çalışma sıcaklığı | 60° |
| Maks. kısa devre sıcaklığı | 150° |
| Beyan gerilimi Uo/U | 300/500 V |
| Deney gerilimi | 2 kV |
| Tek kablo düşey alev yayılma testi | EN 60332-1-2 |
| Min. çalışma sıcaklığı | -5° hareketli / -15° sabit |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | ̶T̶T̶R̶ ̶K̶U̶M̶A̶N̶D̶A̶ ̶/̶ ̶A̶0̶5̶V̶V̶-̶F̶ |
| Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
| Havada (A) | ||||
| TTR KUMANDA (300/500 V) | ||||
| 6x0.75 | 8,9 | 121 | 26,0 | 9,1 |
| 8x0.75 | 8,9 | 126 | 26,0 | 9,1 |
| 8x0.75 | 9,9 | 154 | 26,0 | 9, |
| 10x0.75 | 11,8 | 213 | 26,0 | 9,1 |
| 12x0.75 | 12,2 | 233 | 26,0 | 7,0 |
| 14x0.75 | 12,8 | 260 | 26,0 | 7,0 |
| 16x0,75 | 13,5 | 290 | 26,0 | 6,3 |
| 19x0.75 | 14,6 | 341 | 26,0 | 6,3 |
| 21x0.75 | 15,3 | 378 | 26,0 | 6,3 |
| 24x0.75 | 16,3 | 429 | 26,0 | 4,9 |
| 30x0.75 | 19,5 | 742 | 26,0 | 4,9 |
| 36x0.75 | 20,9 | 858 | 26,0 | 4,9 |
| 6x1 | 9,3 | 142 | 19,5 | 12 |
| 7x1 | 9,5 | 153 | 19,5 | 10,4 |
| 8x1 | 10,6 | 186 | 19,5 | 10,4 |
| 10x1 | 12,4 | 249 | 19,5 | 10,4 |
| 12x1 | 12,8 | 273 | 19,5 | 8 |
| 14x1 | 13,4 | 305 | 19,5 | 8 |
| 16x1 | 14,6 | 355 | 19,5 | 8 |
| 19x1 | 15,3 | 401 | 19,5 | 7,2 |
| 21x1 | 16,1 | 445 | 19,5 | 7,2 |
| 24x1 | 17,6 | 522 | 19,5 | 5,6 |
| 30x1 | 20,4 | 856 | 19,5 | 5,6 |
| 36x1 | 21,9 | 993 | 19,5 | 5,6 |
| 6x1,5 | 10,7 | 192 | 13,3 | 13,5 |
| 7x1,5 | 10,9 | 206 | 13,3 | 11,7 |
| 8x1,5 | 12,4 | 258 | 13,3 | 11,7 |
| 10x1,5 | 14,4 | 340 | 13,3 | 9,0 |
| 12x1,5 | 14,9 | 374 | 13,3 | 9,0 |
| 14x1,5 | 15,6 | 419 | 13,3 | 9,0 |
| 16x1,5 | 16,4 | 470 | 13,3 | 8,1 |
| 19x1,5 | 17,3 | 532 | 13,3 | 8,1 |
| 21x1,5 | 19,5 | 799 | 13,3 | 8,1 |
| 24x1,5 | 21,5 | 973 | 13,3 | 6,3 |
| 30x1,5 | 23,4 | 1166 | 13,3 | 6,3 |
| 36x1,5 | 25,5 | 1377 | 13,3 | 6,3 |
| 42x1,5 | 34,2 | 2673 | 13,3 | 5,4 |
| 50x1,5 | 37,2 | 2944 | 13,3 | 5,4 |
| 6x2,5 | 13,1 | 295 | 7,98 | 19,5 |
| 7x2,5 | 13,1 | 310 | 7,98 | 16,9 |
| 8x2,5 | 14,7 | 379 | 7,98 | 16,9 |
| 10x2,5 | 17,0 | 498 | 7,98 | 16,9 |
| 12x2,5 | 17,6 | 552 | 7,98 | 13,0 |
| 14x2,5 | 18,5 | 725 | 7,98 | 13,0 |
| 16x2,5 | 20,7 | 936 | 7,98 | 13,0 |
| 19x2,5 | 22,2 | 1059 | 7,98 | 11,7 |
| 21x2,5 | 23,3 | 1184 | 7,98 | 11,7 |
| 24x2,5 | 25,6 | 1428 | 7,98 | 6,8 |
| 30x2,5 | 28,0 | 1719 | 7,98 | 5,9 |
| 36x2,5 | 30,1 | 2003 | 7,98 | 5,9 |
Fazla mekanik zorlamaların olmadığı dahili, harici, toprak altında ve kablo kanallarında kullanılır.
GEN TO TS EN
50525-2-11
IEC 60227-6
