N2XCY / YXCV

XLPE İZOLELİ, PVC DIŞ KILIFLI, KONSANTRİK YER ALTI KABLOLARI

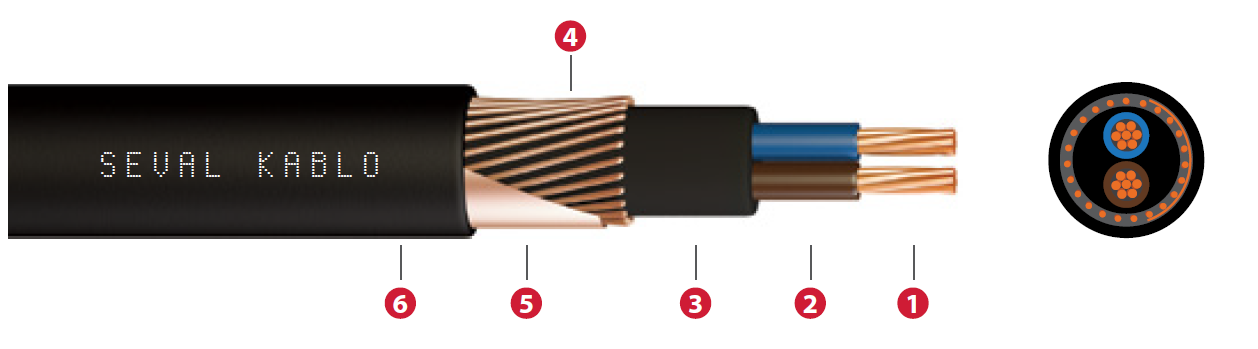

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu Polivinil klorür (PVC)
4-Zırh Çift kat galvanizli çelik bant (GSTA)
5-Bant Bakır koruma bandı (COPPER)
6-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

15 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz N2XCY / YXC7V
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
NYCY (0,6/1 kV)
2x1,5/1,5 11,7 185 12,1 31 25
2x2,5/2,5 12,7 235 7,41 40 33
2x4/4 13,6 299 4,61 52 43
2x6/6 15,2 380 3,08 65 54
2x10/10 17,5 563 1,83 87 75
2x16/16 19,7 800 1,15 113 100
2x25/16 23,4 1065 0,727/1,15 146 136
2x35/16 25,5 1320 0,524/1,15   176 165
2x50/25 28,6 1763 0,387/0,727 208 201
2x70/35 33,0 2446 0,268/0,524 256 255
2x95/50 37,0 3249 0,193/0,387 307 314
2x120/70 41,6 4153 0,153/0,268 349 364
2x150/70 45,4 4933 0,124/0,268 391 416
2x185/95 50,1 6123 0,0991/0,193 442 480
2x240/120 56,9 7964 0,0754/0,153 509 565
2x300/150 62,9 10007 0,0601/0,124 580 638
3x1,5/1,5 13,0 190 12,1 31 25
3x2,5/2,5 14 230 7,41 40 33
3x4/4 15 290 4,61 52 43
3x6/6 16,0 362 3,08 65 54
3x10/10 17,5 500 1,83 87 75
3x16/16 20,1 880 1,15 113 100
3x25/16 23,0 1056 0,720,727/1,15  146 136
3x35/16 25,0 1362 0,524/1,15 176 165
 3x50/25 28,0 1770 0,387/0,727 208 201
3x70/35 33,0 2490 0,268/0,524 256 255
3x95/50 38,9 4058 0,193/0,387 307 314
3x120/70 41,0 4100 0,153/0,268 349 364
3x150/70 46,0 5030 0,124/0,268 391 416
3x185/95 51,0 6240 0,0991/0,193 442 480
3x240/120 58,0 8110 0,0754/0,153 509 565
3x300/150 66,0 12600 0,0601/0,124 580 638
3x400/185 74,5 16500 0,0470/0,0991 746 663
4x1,5/1,5 13,5 215 12,2  31 25
4x2,5/2,5 14,5 266 7,41  40 33
4x4/4 15,5 340 4,61  52 43
4x6/6 17,0 430 3,08  65 54
4x10/10 19,0 610 1,83  87 75
4x16/16 22,0 870 1,15  113 100
 4x25/16 25,0 1315 0,727/1,15 146 136
4x/35/16 28,0 1710 0,524/1,15 176 165
4x50/25 31,0 2230 0,387/0,727 208 201
4x70/35 37,0 3150 0,268/0,524 256 255
4x95/50 40,5 4190 0,193/0,387 307 314
4x120/70 46,0 5270 0,153/0,268 349 364
4x150/70 51,0 6480 0,124/0,268 391 416
4x185/95 57,0 8002 0,0991/0,193 442 480
4x240/120 64,0 10420 0,0754/0,153 509 565
4x300/150 75,00 16032 0,0601/0,124 580 638
5x1,5/1,5 14,0 242 12,1 31 25
5x2,5/2,5 15,5 304 7,41 40 33
5x4/4 17,0 390 4,61 52 43
5x6/6 18,0 504 3,08 65 54
5x10/10 20,0 720 1,83 87 75
5x16/16 23,0 1035 1,15 113 100
5x25/16 27,0 1580 0,727/1,15 146  136
5x35/16 30,0 2065 0,524/1,15 176  165
5x50/25 34,0  2760 0,387/0,727 208 201
5x70/35 40,0 3824 0,268/0,524 256 255
5x95/50 45,0 5130 0,193/0,387 307 314
5x120/70 51,0 6495 0,153/0,268 349 364
5x150/70 56,0 7950 0,124/0,268 391 416
5x185/95 63,0 8830 0,0991/0,193 442 480
5x240/120 70,0 12800 0,0754/0,153 509 565
 7x1,5/1,5 14,6 294  12,1 18,6 16,3
 7x2,5/2,5 15,8 370  7,41 24,6 21,5
8x1,5/1,5 16,0 387  12,1 16  12
 8x2,5/2,5 17,7 512   7,41 24 16
10x1,5/1,5 17,4 378  12,1 15,5  13,8
 10x2,5/2,5 18,8 498   7,41 20,5 18,2
12x1,5/1,5 17,8 416  12,1 14 12,5
12x2,5/2,5 19,4 556   7,41 18,5 16,5
16x1,5/1,5 19,20 522  12,1 12,4  11,3
16x2,5/2,5 21,20 714   7,41 16,4  14,9
19x1,5/1,5 20,0 576  12,1 12,4  11,3
 19x2,5/2,5 22,0  790   7,41 16,4  14,9
 21x1,5/1,5 21,0  642  12,1 12,4  11,3
21x2,5/2,5 23,0 888   7,41 16,4  14,9
 24x1,5/1,5 23,8 828  12,1 10,9  10,0
24x2,5/2,5 26,2 1086    7,41 14,4  13,2
 30x1,5/1,5 25,0 966  12,1 10,9 10
30x2,5/2,5 27,4 1384    7,41 14,4  13,2
 40x1,5/1,5 28,4 1216   12,1 9,3 8,8
 40x2,5/2,5 31,4 1634    7,41 12,3 11,6

TS IEC 60502-1

IEC 60502-1

VDE 0276-603

IS 1516.1
