NA2XH

HALOJENSİZ, ALEV YAYILMASINA DAYANIKLI, ALÜMİNYUM İLETKENLİ, ÇOK DAMARLI KABLOLAR

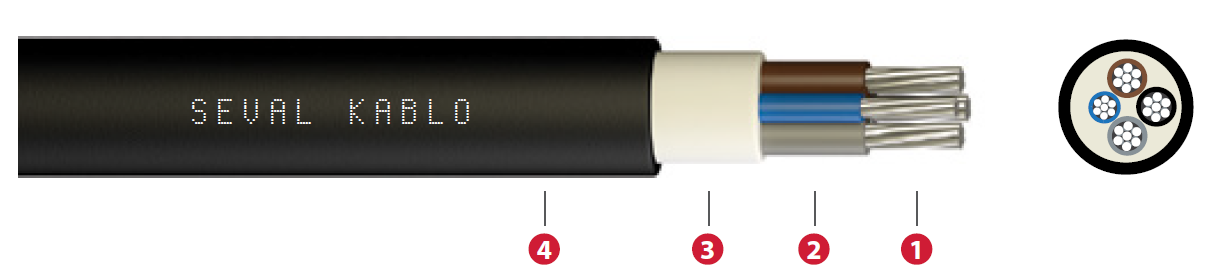

1-İletken Örgülü alüminyum
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Halojen içermeyen alev geciktiricili (HFFR)
4-Dış Kılıf Halojen içermeyen alev geciktiricili (HFFR)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Halojensiz EN 60754-1-2
Düşük duman yoğunluğu EN 61034-2
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶N̶A̶2̶X̶H̶
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
NA2XH (0,6/1 kV)
 1x16 8,7 106 1,91 - - - -
1x25 10,9 153 1,20 - - - -
1x35 12,1 195 0,868  164 137 163 131
1x50 13,8 250 0,641  195 163 200 161
1x70 15,5 325 0,443 238 201 254 205
 1x95 17,7 434 0,320 284 240 313 253
 1x120 19,6 521 0,253 323 274 366 296
1x150 21,7 640 0,206 361 308 420 341
 1x185 24,1 785 0,164 408 350 486 395
1x240 27,2 1018 0,125 476 408 585 475
 1x300 30,3 1249 0,100 537 462 675 548
1x400 32,0 1633 0,0778 658 594 628 638
1x500 35,4 2111 0,0605 765 692 728 743
1x630 37,8 2670 0,0469 871 791 836 849
2x16  16,6  392  1,91  - -
2x25  21,0  608  1,20 111  100
2x35  23,4  768  0,868 132   122
 2x50 27,0  1016  0,641 157   147
 3x16  17,6 446 1,15 -  -
3x25   22,3 678  1,20  111 100
3x35  24,9  864 0,868  132 122
3x50  28,8  1147 0,641  157 147
3x70  32,7  1507 0,443  195 180
3x95  37,3  1992 0,320 233 232
3x120  41,2 2398 0,253  266 270
3x150  46,0  2991 0,206  299 308
3x185  51,2  3688 0,164  340 357
3x240  58,0  4786 0,125  401 435
3x300  64,9  5944 0,100 455 501
3x16/16   19,5  562 1,91/1,91   -  -
3x25/16  23,9 785 1,2/1,91   111 100
3x35/16 26,5 981  0,868/1,91 132  122
 3x50/25 31,0  1318 0,641/1,20    157 147
 3x70/35 34,9 1702 0,443/0,868    195 180
 3x95/50 39,9 2248 0,320/0,641    233 232
3x120/70 44,5  2774 0,253/0,443   266  270
3x150/70 48,7 3247  0,206/0,443 299 308
3x185/95 54,7  4180  0,164/0,320 340  357
3x240/120 61,5 5323  0,125/0,253 401 435
3x300/150 68,5  6626 0,100/0,206  445 501
4x25  24,7    834 1,20 111  100
 4x35 27,6 1065  0,868 132  122
 4x50 31,9   1406  0,64  157  147
4x70  36,4   1868 0,443  195  180
 4x95 41,4   2457  0,320 233   232
4x120  45,7 2949   0,253 266   270
 4x150 52,0 3810  0,206    299  308
4x185  57,7 4668  0,164    340  357
4x240   65,6 6109  0,125    401  435
 4x300  72,9 7498 0,100    455 501
5x16   23,1 738  1,91  - -
5x25  26,9   992  1,20 111 100
5x35  30,4   1294 0,868  132 122
 5x50 35,4   1734 0,641  157 147
 5x70 40,3   2289  0,443  195 180
 5x95 46,5   3097  0,320  233 232

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

VDE 0276-604

TS HD 604-S1

IEC 60502-1
