N2XCH

XLPE İZOLELİ, HFFR KILIFLI, ZIRHLI, KONSANTRİK YER ALTI KABLOLARI

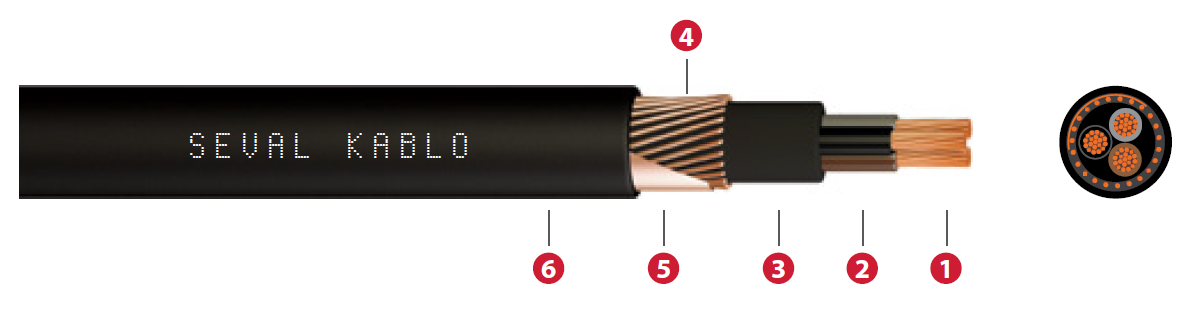

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Halojen içermeyen alev geciktiricili (HFFR)
4-Zırh Konsantrik bakır iletken (COPPER)
5-Bant Bakır koruma bandı (COPPER)
6-Dış Kılıf Halojen içermeyen alev geciktiricili (HFFR)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Düşük duman yoğunluğu EN 61034-2
Halojensiz EN 60754-1-2
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz N2XCH-Multicore
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
N2XCH (0,6/1 kV)
 3x1,5/1,5  12,0  172  12,1/12,1  31  24
 3x2,5/2,5 12,5  212   7,41/7,41 40  31
 3x4/4 13,5  272   4,61/4,61 52  41
 3x6/6 15,0  348   3,08/3,08 65  53
 3x10/10 16,5  490   1,83/1,83 87  72
 3x16/10 19,0  700   1,15/1,83 113  96
 3x25/16 22,0  1076   0,727/1,15 146  130
 3x35/16 24,0  1398   0,524/1,15 176  160
 3x50/25 28,0  1544   0,387/0,727 208  195
 3x70/35 32,0  2600   0,268/0,524 256  247
 3x95/50 36,0  3455   0,193/0,387 307  305
 3x120/70 40,0  4320   0,153/0,268 349  355
 3x150/70 45,0  5295   0,124/0,268 391  407
 3x185/95 50,0  6620   0,0991/0,193 442  469
 3x240/120 56,0  8595   0,0754/0,153 509  551
 4x1,5/1,5 12,5  196   12,1/12,1 31  24
 4x2,5/2,5 13,0  245   7,41/7,41 40  31
 4x4/4 14,5  318   4,61/4,61 52  41
 4x6/6 16,0  412   3,08/3,08 65  53
 4x10/10 18,0  594   1,83/1,83 87  72
 4x16/16 20,5  858   1,15/1,15 113  96
 4x25/16 24,0  1326   0,727/1,15 146  130
 4x35/16 27,0  1744   0,524/1,15 176  160
 4x50/25  30  2290  0,387/0,727  208  195
 4x70/35 35,5   3244  0,268/0,524 256  247
 4x95/50 39,5   4344  0,193/0,387 307  305
 4x120/70 44,5   5446  0,153/0,268 349  355
 4x150/70 50,0   6760  0,124/0,268 391  407
 4x185/95 55,0   8340  0,0991/0,193 442  469
 4x240/120 62,0   10820  0,0754/0,153 509   551
 5x1,5/1,5 13,0   222  12,1/12,1 31  24
 5x2,5/2,5 14,0   282  7,41/7,41 40  31
 5x4/4 15,5   370  4,61/4,61 52  41
 5x6/6 17,0   484  3,08/3,08 65  53
 5x10/10 19,0  704   1,83/1,83 87  72
 5x16/16 22,5  1024   1,15/1,15 113  96
 5x25/16 26,5  1590   0,727/1,15 146  130
 5x35/16 29,0  2100   0,524/1,15 176  160
 5x50/25 33,5  2822   0,387/0,727 208  195
 5x70/35 39,0  3940   0,268/0,524 256  247
 5x95/50 43,5  5286   0,193/0,387 307  305
 5x120/70 49,5  6716   0,153/0,268 349  355
 5x150/70 54,5  8224   0,124/0,268 391  407
 5x185/95 61,0  10120   0,0991/0,193 442  469
 5x240/120 68,0  13200   0,0754/0,153 509  551
 7x1,5/1,5 13,5  251   12,1/12,1 18  15,5
 10x1,5/1,5 16,4  334   12,1/12,1 15  13
 12x1,5/1,5 16,8  372   12,1/12,1 14  12,5
 14x1,5/1,5 17,5  413   12,1/12,1 13,5  12
 19x1,5/1,5 19,0  525   12,1/12,1 12  11
 24x1,5/1,5 22,9  711   12,1/12,1 10,5  9,5
 30x1,5/1,5 24,0  825   12,1/12,1 10
 40x1,5/1,5 27,0  1042   12,1/12,1
 7x2,5/2,5 15,8  366   7,41/7,41 24  21
 10x2,5/2,5 18,9  494   7,41/7,41 20  17,5
 12x2,5/2,5 19,4  551   7,41/7,41 19  17
 14x2,5/2,5  20,4 634   7,41/7,41 18  16
 19x2,5/2,5 22,1  782   7,41/7,41 16  14,5
 24x2,5/2,5 25,2  988   7,41/7,41 14  13
 30x2,5/2,5 26,4  1158   7,41/7,41 13  12
40x2,5/2,5 29,9  1434  7,41/7,41 12  11

Enerji kablosu olarak endüstri, şalt, yer altı tesisleri ve şehir şebekelerinde, yangın ve zehirli dumanın insanlara tehlike oluşturabileceği iş ve alışveriş merkezleri, oteller, tüneller, okullar ve bu gibi yerlerde kullanılır. Toprak altında ve harici kullanımda uygundur.

DINVDE 0276-604 ables

TS HD 604.S1
