H05V-K / H07V-K

PVC İZOLELİ, BÜKÜLGEN, TEK DAMARLI TESİSAT KABLOLARI

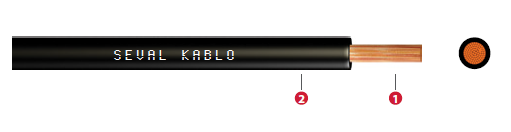

1-İletken İnce çok telli bakır
2-İzole Polivinil klorür (PVC)



Min. bükülme yarı çapı

D<8 ise 4xD  8<D<12 ise 5xD   D>12 ise 6xD

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi

300/500 V - 450/750 V

Deney Gerilimi 2 kV - 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz H05V-K / H07V-K



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05V-K (300/500 V) / 2491X
0,5 2,0 9 39 - -
0,75 2,2 12 26 - 16
1 2,4 13 19,5 11 20
H07V-K (450/750 V) / 6491X
1,5 2,8 19 13,3 14,5 24
2,5  3,4  30 7,98 19,5 32
3,9  44 4,95 26 42
4,4  63 3,30 34 54
10  6,1  112 1,91 46 73
16  7,4  169 1,21 61 98
25  9,0  251 0,780 80 129
35  10,9 369 0,554 99 158
50  12,7 528 0,386 119 198
70  14,7  730 0,272 151 245
95  16,9 969 0,206 182 292
120  18,8  1212 0,161 210 344
150  21  1521 0,129 240 391
185  23,3  1857 0,106 273 448
240  26,6 2443 0,0801 320 528
300  28,8  2818 0,0641 689
400 32,2 3635 0,0486 789

Hareketli tesislerde ve cihazlarda, kapalı ve kuru yerlerde, panolarda kullanılır.

TS EN 50525-2-31

BS EN 50525-2-31

DIN EN 50525-2-31

IEC 60227-3

UK CODE: 2491X - 6491X
