5 kV & 2/3 kV AIRFIELD CABLE (TAPE)

HAVAALANI VE AYDINLATMA KABLOSU

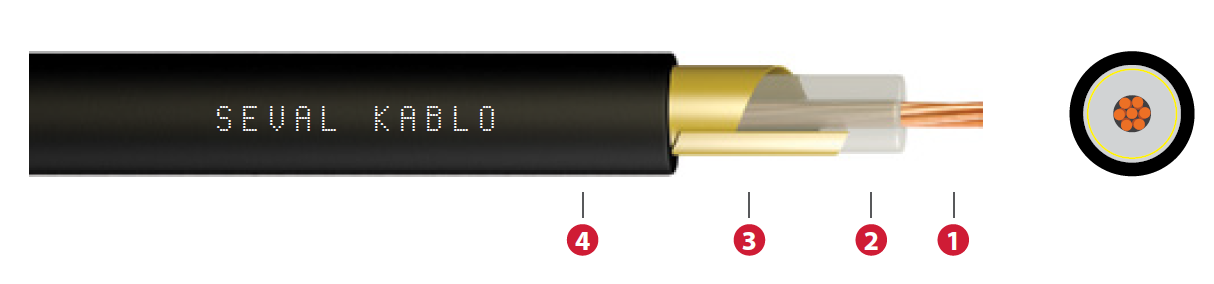

1-İletken Örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Ekran Bakır veya pirinç bant (TAPE)
4-Dış Kılıf Polivinil klorür / Polietilen (PVC/PE)



Min. bükülme yarı çapı

20 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 2/3 kV - 5 kV
AC Spark test voltajı 12 kV - 18 kV
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶5̶ ̶k̶V̶ ̶&̶ ̶2̶/̶3̶ ̶k̶V̶ ̶A̶I̶R̶F̶I̶E̶L̶D̶ ̶C̶A̶B̶L̶E̶ ̶(̶T̶A̶P̶E̶)̶ ̶
Kesit Alanı mm²  Beyan Gerilimi (kV) Ekran Bant Kalınlığı mm Dış Kılıf Yaklaşık Dış Çap mm Yaklaşık Total Ağırlık kg/km
AIRFIELD CABLE (5 kV-2/3 kV)
 1X6 5 kV Copper Tape  0,10  PVC  12,9  215
 1X6 5 kV  Brass Tape  0,11  PVC  12,9  209
 1X6 2/3 kV  Copper Tape  0,10  PVC  12,1 165
 1X6 2/3 kV  Brass Tape  0,11  PVC  12,1 156
 1X6 2/3 kV  Copper Tape  0,10  PE  12,1 175
 1X6 2/3 kV  Brass Tape  0,11  PE   12,1 170
 1X6 2/3 kV  Copper Tape  0,10  XLPE  9,95 165
1X6 2/3 kV Brass Tape 0,11 XLPE 9,95 158
8 AWG 5 kV Brass Tape 0,11 PVC 12,1 228
8 AWG 5 kV  Copper Tape  0,10 PVC 12,1 235

Havaalanlarında pist aydınlatma ve sinyalizasyon için kullanılan özel kablolardır. Sabit akım regülatörleri ile izole transformatörler ve izolasyon transformatörleri arasındaki bağlantı devrelerini sağlayan birincil kablodur.

According To

FAA L - 824 C
