Solar Cable

HALOJENSİZ FOTOVOLTAİK KABLO

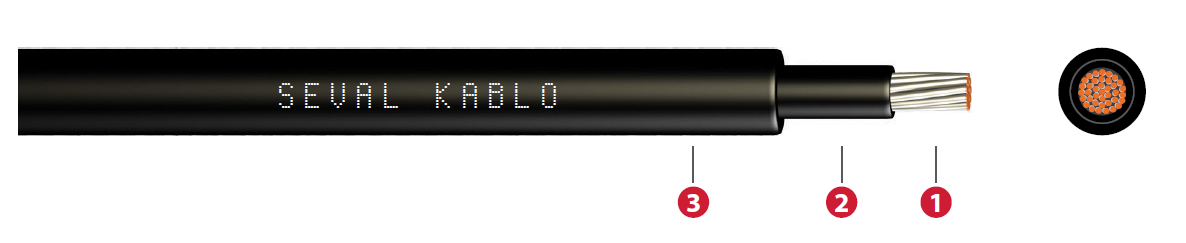

1-İletken Çok telli kalaylı bakır
2-İzole  Çapraz bağlı halojensiz (TPE)
3-Dış Kılıf Çapraz bağlı halojensiz (TPE)



Min. bükülme yarı çapı

10 x D

Maks. çalışma sıcaklığı 120°
Min. çalışma sıcaklığı -40°
Maks. kısa devre sıcaklığı 200°
Deney gerilimi 6.5 kV
Tek kablo düşey alev yayılma testi

EN 60332-1-2

Rated Voltage For DC System 1500/1500 V

Rated Voltage For AC System 1000/1000 V

Maks. izin verilen voltaj değeri (DC) 1,8 kV
Düşük duman yoğunluğu EN 61034-2
Halojensiz EN 60754-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz SOLAR CABLE
Kesit Alan mm2 Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Akım Taşıma Kapasitesi

Kablo Havadayken Kablo Yüzey Üzerindeyken İki Kablo Birbirine Dokunurken
SOLAR CABLE - H1Z2Z2-K
1,5 4,6 36 13,7 30 29 24
2,5 5,0 46 8,21 41 39 33
4 5,6 62 5,09 55 52 44
6 6,1 82 3,39 70 67 57
10 7,1 125 1,95 98 93 79
16 8,5 190 1,24 132 125 107
25 10,4 285 0,795 176 167 142
35 11,5 385 0,565 218 207 176
50 13,7 540 0,393 276 262 221
70 15,8 740 0,277 347 330 278
95 17,3 965 0,210 416 395 333
120 19,1 1210 0,164 488 464 390
150 21,4 1495 0,132 566 538 453
185 24,9 1885 0,108 644 612 515
240 27,3 2395 0,0817 775 736 620

Tek damarlı güneş paneli kablosu; özellikle kalıcı bağlantı kutuları, invertörler veya denetleyicileri için güneş panelleri bağlamak için tasarlanmıştır. Ozona dayanıklı, iyi aşınma ve alev geciktirici özelliklere sahiptir. Halojensiz, yağa dayanıklı, ve olağanüstü esnektir.

EN 50618
