N2XBY / YXZ4V

XLPE İZOLELİ, PVC KILIFLI, GALVANİZ ÇELİK BANTLI YER ALTI KABLOLARI

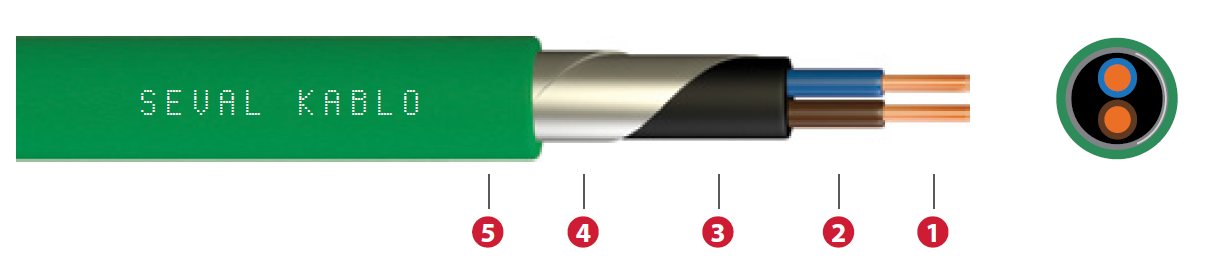

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Polivinil klorür (PVC)
4-Zırh Çift kat galvanizli çelik bant (GSTA)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz N2XBY
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
N2XBY (0,6/1 kV)
2x2,5 13,1 276 7,41 40 32
2x4 14,0 327 4,61 52 42
2x6 15,0 386 3,0 64 53
 2x10 17,4 504 1,83  86 73
2x16 19,2  649 1,15  111 96
2x25  22,2 888 0,727  143 130
2x35  24,4 1123 0,524  173 160
2x50  27,6 1441 0,387  205 195
2x70 31,2 1927 0,268  252 247
2x95 35,0 2509 0,193 303 305
2x120 39,8 3166 0,153  346 355
2x150 43,0 3785 0,124  390 407
2x185 47,4 4627 0,0991  441 469
2x240 54,0 5932 0,0754  511 551
 3x1,5 12,3 265 0,0601 30 24
3x2,5 13,6 342 7,41 40 32
 3x4 14,6 418 4,61 52 42
 3x6 15,6 503 3,08 64 53
 3x10 18,6  713  1,83  86 73
3x16 20,5 938 1,15 111 96
3x25 23,8 1315 0,727 143 130
3x35 26,2 1696 0,524 173 160
 3x50 29,6 2205 0,387  205 195
 3x70 33,5 2987 0,268  252 247
3x95  37,6 4039 ,193  303 305
3x120  42,9 5363 0,153  346 355
 3x150 46,5 6414 0,124  390 407
3x185 51,2  7826 0,0991   441 469
 3x240 58,7 10114  0,0754 511 551
3x300 65,5 12450  0,0601 683 580
3xx400 73,5 16100 0,0470 746 663
3x16+10 21,7 1100 1,15/1,83 111 96
3x25+16   25,0 1550 0,727/1,15   143 130
3x35+16   27,0 1905 0,524/1,15 173 160
3x50+25   30,8 2426 0,387/0,727   205 196
3x70+35   34,9 3298  0,268/0,524 252 247
3x95+50   39,7 4730 0,193/0,387   303 305
 3x120+70 44,8 5976 0,153/0,268   346 355
 3x150+70 47,8 6916  0,124/0,268 390 407
3x185+95   53,1 8582 0,0991/0,193   441 469
3x240+120 60 10950 0,0754/0,153   511 551
3x300+150 67 13800 0,0601/0,124   580 638
 3x400+185 75 17700 0,0470/0,0991   746 663
4x1,5 13,3 308 12,1 30 24
4x2,5 14,2 369 7,41 40 32
4x4 15,5 470 4,61 52 42
4x6 16,7 579 3,08 64 53
 4x10 19,6 830 1,83  86 73
4x16  21,7 1111 1,15  111 96
 4x25 22,6 1608 0,727 143 130
4x35  28,2 2074 0,524 173 160
 4x50 32,0 2674 0,387  205 195
 4x70 36,3 3655 0,268  252 247
 4x95 41,2 5391 0,193  303 305
 4x120 46,6 6762 0,153  346 355
4x150  50,4 8097 0,124  390 407
 4x185 55,6 9915 0,0991  441 469
 4x240 63,4 12753 0,0754  511 551
4x300 72,5 15800 0,0601  580 638
4x400 82 20600 0,0470 600 560
5x1,5 14,3 368 12,1 21 18
5x2,5 15,3 431 7,41  28 24
5x4 16,5 544 4,61 52 42
5x6 17,9 680 3,08  64 53
5x10 21,1 990 1,83 86 73
5x16  23,5 1346 1,15 111 96
5x25 27,8 1964 0,727 145 130
5x35 30,7 2549 0,524 173 160
5x50 34,9 3358 0,387 205 195
5x70 39,0 4548 0,268 252 247
5x95 44,3 6063 0,193 303 305
7x1,5 15,5 430  12,1 18 15,6
7x2,5 16,5 550 7,41  24 20,8
10x1,5 18,0 600  12,1 15 13,2
10x2,5 19,5 750 7,41  20 17,6
12x1,5 18,5 650  12,1 14,3 12,6
12x2,5 20,0 800 7,41 19 16,8
19x1,5 20,5 850  12,1 12 10,8
19x2,5 22,5 1100 7,41 16 14,4
21x1,5 21,5 900  12,1 11,3 10,2
21x2,5 23,5 1200 7,41 15 13,6
24x1,5 23,5 1050  12,1 10,5 9,6
24x2,5 26,0 1350 7,41 14 12,8
30x1,5 24,5 1150  12,1 9,9 9,1
30x2,5 27,0 1550 7,41 13,2 12,2
40x1,5 27,0 1450  12,1 9 8,4
40x2,5 30,0 1950 7,41 12 11,2

Yapısındaki bant şeklinde galvanizli çelik zırh sayesinde mekanik dış tesirlere karşı çok mukavemetlidir. Ağır işletme şartlarına uygundur

TS IEC 60502-1

IEC 60502-1 V

DE 0276-603

IS 1516.1
