YDYp 300/500V & 450/750 V
PVC İZOLELİ BAĞLANTI KABLOLARI

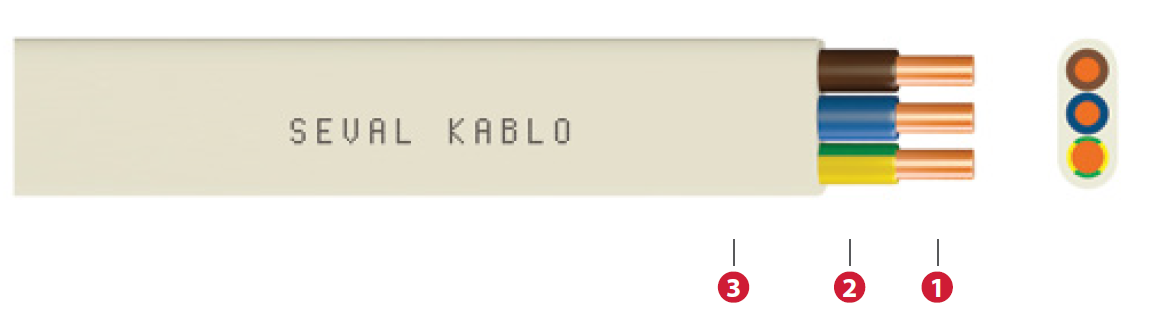

| 1-İletken | Som bakır |
| 2-İzole | Polivinil klorür (PVC) |
| 3-Dış Kılıf | Polivinil klorür (PVC) |
|
Min. bükülme yarı çapı |
8 x D |
| Maks. çalışma sıcaklığı | 70° |
| Maks. kısa devre sıcaklığı | 160° |
| Beyan gerilimi Uo/U | 300/500 V |
| Min. depolama sıcaklığı | -40° |
| Deney gerilimi | 2 kV/2,5 kV |
| Tek kablo düşey alev yayılma testi | EN 60332-1-2 |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | ̶Y̶D̶Y̶p̶ ̶3̶0̶0̶/̶5̶0̶0̶V̶ ̶&̶ ̶4̶5̶0̶/̶7̶5̶0̶ ̶V̶ |
| Nominal Kesit mm2 | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
| Havada (A) | ||||
| YDYp 300/500V | ||||
| 2x1,5 | 4,0x6,2 | 46 | 18,1 | 15 |
| 2x1,5 | 4,2x6,7 | 58 | 12,1 | 15 |
| 2x2,5 | 4,6x7,5 | 79 | 7,41 | 20 |
| 3x1 | 4,0x8,5 | 67 | 18,1 | - |
| 3x1,5 | 4,2x9,2 | 84 | 12,1 | 15 |
| 3x2,5 | 4,8x10,5 | 119 | 7,41 | 20 |
| 4x1,5 | 4,4x11,9 | 113 | 12,1 | 15 |
| 4x2,5 | 4,8x13,5 | 157 | 7,41 | 20 |
| YDYp 450/750 V | ||||
| 2x1 | 5,0x7,6 | 62 | 18,1 | - |
| 2x1,5 | 5,2x8,0 | 72 | 12,1 | 15 |
| 2x2,5 | 5,6x8,8 | 95 | 7,41 | 20 |
| 2x4 | 6,2x10,1 | 138 | 4,61 | 27 |
| 2x6 | 6,7x11,1 | 181 | 3,08 | 34 |
| 3x1 | 5,0x10,2 | 89 | 18,1 | - |
| 3x4 | 6,2x14,0 | 202 | 4,61 | 27 |
| 3x6 | 6,9x15,7 | 273 | 3,08 | 34 |
| 4x1 | 5,0x12,8 | 116 | 18,1 | - |
| 4x1,5 | 5,2x13,7 | 133 | 12,1 | 15 |
| 4x2,5 | 5,6x15,3 | 177 | 7,41 | 25 |
| 4x4 | 6,4x18,1 | 273 | 4,61 | 27 |
| 5x1,5 | 5,2x16,6 | 163 | 12,1 | 15 |
| 5x2,5 | 5,6x18,5 | 217 | 7,41 | 20 |
| 5x4 | 6,4x22,0 | 338 | 4,61 | 27 |
| 5x6 | 7,0x24,6 | 451 | 3,08 | 34 |
Sıva altı kanal içinde ve panolarda kullanılır.
PN-87/E-90056
ZN-93/MP-13-K12175
