H05VV-F
PVC İZOLELİ, ÇOK DAMARLI, BÜKÜLGEN İLETKENLİ KABLOLAR

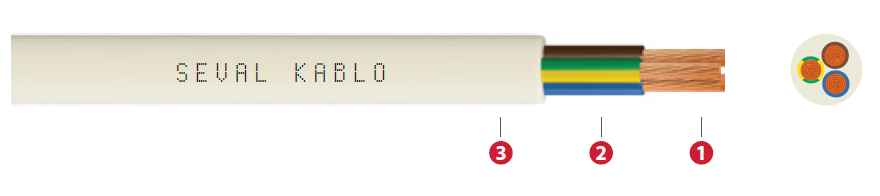

| 1-İletken | İnce çok telli bakır |
| 2-İzole |
Polivinil klorür (PVC) |
| 3-Dış Kılıf | Polivinil klorür (PVC) |
|
Min. bükülme yarı çapı |
D≤12 ise 5D - D>12 ise 6D |
| Maks. çalışma sıcaklığı | 60° |
| Maks. kısa devre sıcaklığı | 150° |
| Beyan gerilimi | 300/500 V |
| Deney gerilimi | 2 kV |
| Tek kablo düşey alev yayılma testi | EN 60332-1-2 |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | H05VV-F |
| Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
| Havada (A) | ||||
| H05VV-F (300/500 V) / 318Y | ||||
| 2x0,75 | 5,9 | 55 | 26,0 | 6 |
| 2x1 | 6,3 | 64 | 19,5 | 10 |
| 2x1,5 | 7,2 | 87 | 13,3 | 16 |
| 2x2,5 | 8,9 | 133 | 7,98 | 25 |
| 2x4 | 10,9 | 184 | 4,95 | 32 |
| 3x0,75 | 6,3 | 65 | 26,0 | 6 |
| 3x1 | 6,7 | 75 | 19,5 | 10 |
| 3x1,5 | 7,8 | 106 | 13,3 | 16 |
| 3x2,5 | 9,6 | 163 | 7,98 | 25 |
| 3x4 | 11,0 | 226 | 4,95 | 32 |
| 4x0,75 | 6,8 | 77 | 26,0 | 6 |
| 4x1 | 7,4 | 93 | 19,5 | 10 |
| 4x1,5 | 8,7 | 131 | 13,3 | 16 |
| 4x2,5 | 10,5 | 197 | 7,98 | 25 |
| 4x4 | 12,0 | 275 | 4,95 | 32 |
| 5x0,75 | 7,8 | 97 | 26,0 | 6 |
| 5x1 | 8,3 | 113 | 19,5 | 10 |
| 5x1,5 | 9,9 | 164 | 13,3 | 16 |
| 5x2,5 | 12,8 | 248 | 7,98 | 25 |
| 5x4 | 13,6 | 347 | 4,95 | 32 |
Az mekanik zorlamalı ve rutubetli yerlerde kullanılan ev gereçlerinde kullanılır.
TS EN 50525-2-11
BS EN 50525-2-11
DIN EN 50525-2-11
IEC 60227.5
UK CODE: 318 Y
