NA2XRY

XLPE İZOLELİ, PVC KILIFLI, ALÜMİNYUM İLETKENLİ ZIRHLI KABLOLAR

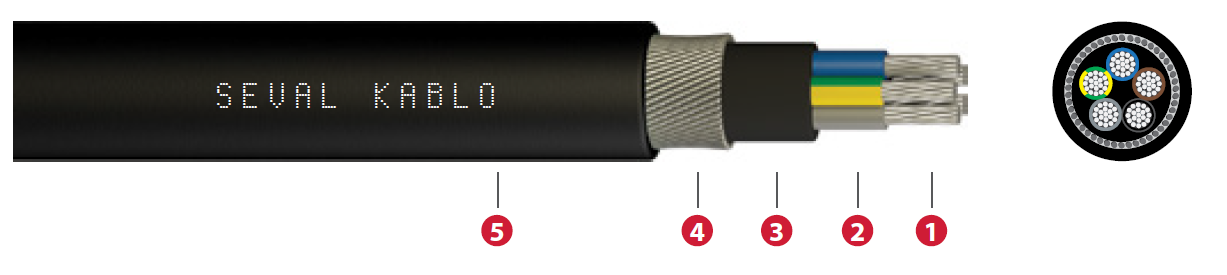

1-İletken Örgülü alüminyum
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Polivinil klorür (PVC)
4-Zırh Galvanizli yuvarlak çelik tel (GSWA)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶N̶A̶2̶X̶R̶Y̶
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
NA2XRY (0,6/1 kV)
2x25  25,0 1270  1,200 111  100
3x25  25,6 1325  1,200  111 100
3x35  28,2 1592 0,868  132 122
3x50  34,6 2381 0,641  157 147
3x70  36,5 2679 0,443  195 180
3x95  41,8 3640 0,320 233  232
3x120  49,0 4736 0,253  266 270
4x25  29,1 1643 1,200 111 100
4x35  32,2 1970 0,868 132 122
4x50  37,7 2754 0,641   157 147
4x70 43,0  3696 0,443   195 180
4x95 48,2 4546 0,320 233 232
4x120 52,2 5264 0,253 266 270
4x150 57,7 6289 0,206 299 308
4x185 65,6 7882 0,164 340 357
4x240 68,4 8927 0,125 401 435
 3x25/16 27,8    1487 1,20/1,91    111 100
3x35/16 30,4 1722 0,868/1,91 132 122
 3x50/25 35,8    2440 0,641/1,20    157 147
 3x70/35 39,8    2950 0,443/0,868   195  180
3x95/50    45,9  4033 0,320/0,641 233   232
5x16 26,1   1373  1,910  - -
5x25 30,3   1802  1,200    111  100
5x35 34,5    2415 0,868    132  122
5x50 39,9   3330  0,641    157 147
5x70 45,1 4124 0,443 195 180
5x95 50,9 5198 0,320 233 232



Mekanik zorlamalara dayanıklı ağır işletme şartlarına uygun olduğu için toprak altında kullanılabilir.Yüksek çalışma sıcaklıklarına uyum gösterir, kısa süreli ani sıcaklık artışlarına dayanıklıdır ve daha uzun ömürlüdür.

TS IEC 60502-1

VDE 0276
