N2XSEY (YXC8V-R)

ORTA GERİLİM GÜÇ KABLOLARI

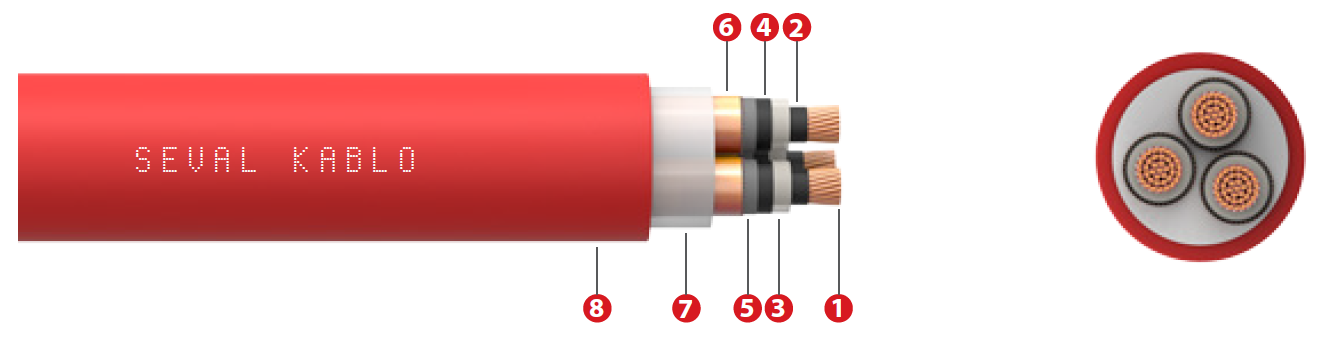

1-İletken Örgülü bakır
2-İç yarı iletken Çapraz bağlı polietilen
3-Yalıtkan Çapraz bağlı polietilen (XLPE)
4-Dış yarı iletken  Çapraz bağlı yarı iletken
5-Krep kağıdı Krep kağıdı
6- Bakır ekran Bakır tel ve tutucu bakır bant
7-Dolgu Polivinil klorür
8-Dış Kılıf Polivinil klorür

Min. bükülme yarı çapı

15 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz Pb
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C) Çalışma İndüktansı (mH/km)  Çalışma Kapasitesi (uF/km) Akım Taşıma Kapasitesi   Sevk Uzunluğu (m)
 Toprakta 20° C'de Havada 30° C’de
N2XSEY 3,6/6 kV (7,2)
3x25/16 39,10  2.141  0,727 0,378  0,240 141   - 1000
3x35/16 41,90  2.567  0,360 0,360  0,266  171  188  1000
3x50/16 44,60  3.074  0,342 0,342  0,297  196  235  1000
3x70/16 48,50  3.893  0,321 0,321  0,339 249  286  1000
3x95/16 52,60  4.895  0,309 0,309  0,381  307  329  1000
3x120/16 56,40  5.837  0,296 0,296  0,416  353  376  500
3x150/25 59,60  6.868  0,289 0,289  0,454  406  428  500
3x185/25 63,30  8.207  0,281 0,281  0,495  464  508  500
3x240/25 69,70  10.329  0,272 0,272  0,556  548  586  250
3x300/25 78,10  12.939  0,269 0,269  0,617  632  676  250
3x4000/35 89,00  16.618  0,264 0,264  0,681  726  772  250
N2XSEY 6/10 kV (12)
3x25/16 43,40  2.471 0,727 0,401   0,190 148 143 1000
3x35/16 46,10  2.909  0,360 0,381  0,210  178  173  1000
3x50/16 48,80  3.447  0,342 0,361  0,233  210  206  1000
3x70/16 52,80  4.299  0,321 0,339  0,264  256  257  1000
3x95/16 56,90  5.336 0,309 0,325  0,295  307  313  1000
3x120/16 60,90  6.336 0,296 0,311 0,321  349  360  500
3x150/25 63,90  7.365  0,289 0,304  0,349  392  410  500
3x185/25 67,40   8.703 0,281 0,295  0,379  443  469  500
3x240/25 73,40  10.822  0,272 0,284  0,424  513  553  250
3x300/25 80,70  13.317  0,269 0,276  0,469  576  635  250
3x4000/35 91,20  17.002  0,264 0,269  0,516  650  731  250
N2XSEY 8,7/15 kV (17,5)
3x25/16 48,70 2.927  0,727  0,425 0,156  2.927   0,727 1000
3x35/16 51,50  3.405  0,360 0,404  0,171  3.405  0,524  1000
3x50/16 54,30  3.974  0,342 0,383  0,189  3.974  0,387  1000
3x70/16 58,20  4.864  0,321 0,539  0,212  4.864  0,268  1000
3x95/16 62,00  5.899  0,309 0,344  0,237  5.899  0,193  1000
3x120/16 66,10  6.953  0,296 0,329  0,256  6.953  0,153  500
3x150/25 69,30  8.045  0,289 0,321  0,277  8.045  0,124  500
3x185/25 72,70  9.402  0,281 0,311  0,300  9.402  0,0991  500
3x240/25 78,70  11.581  0,272 0,298  0,334  11.581  0,0754  250
3x300/25 86,00  14.149  0,269 0,290  0,369  14.149  0,0601  250
3x4000/35 96,50  17.936  0,264 0,281  0,404  17.936  0,0470  250
N2XSEY 12/20 kV (24)
3x35/16 56,20 3.876 0,524 0,423 0,149  181 172  1000
3x50/16 59,20 4.498  0,387 0,401  0,164  214  205  1000
3x70/16 63,10 5.425  0,268 0,376  0,183  261  256  1000
3x95/16 66,90 6.495 0,193 0,359  0,203  311  320  500
3x120/16 71,00 7.588  0,153 0,344  0,219  353  357  500
3x150/25 74,00 8.675  0,124 0,335  0,237  393  405  500
3x185/25 77,40 10.061  0,0991 0,324  0,256  443  462  500
3x240/25 83,50 12.314  0,0754 0,310  0,284  512  546  250
3x300/25 91,00  14.990  0,0601 0,301  0,312  599  654  250
3x4000/25 101,20  18.804  0,0470 0,292  0,341  685  750  250
N2XSEY 18/30 kV (36)
3x50/16 71,20  5.968 0,387  0,440 0,128   214 217  1000
3x70/16 75,10  6.984  0,268 0,413  0,142  261  269  500
3x95/16 78,90  8.139  0,193 0,394  0,156  313  326  500
3x120/16 83,00  9.326  0,153 0,377  0,167  356  377  500
3x150/25 86,00  10.483  0,124 0,366  0,179  400  426  500
3x185/25 89,50  11.967  0,0991 0,354  0,192  441  488  250
3x240/25 95,50  14.338  0,0754 0,338  0,212  510  576  250
3x300/25 103,00  17.184  0,0601 0,327  0,232  604  651  250
N2XSEY 20,3/35 kV (42)
3x50/16 75,90  6.615 0,387 0,453  0,119  214 210  1000
3x70/16 79,80  7.666  0,268 0,425  0,131  261  262  500
3x95/16 83,70  8.874  0,193 0,406  0,144  313  319  500
3x120/16 87,90  10.119  0,153 0,388  0,154  356  364  500
3x150/25 90,90  11.304  0,124 0,377  0,165  400  418  500
3x185/25 94,40  12.820  0,0991 0,365  0,177  441  478  250
3x240/25 100,40  15.248  0,0754 0,348  0,194  510  562  250

Elektriksel kayıpları çok düşük olan bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi beslemelerinde, yük artışı beklenen şebekelerde, kablo kanallarında, havada ve toprak altında kullanılırlar.

TSEK ÜBM-03

TBK-03

HD 620
