NYCY / YVCV

PVC İZOLELİ, PVC DIŞ KILIFLI, KONSANTRİK YER ALTI KABLOLARI

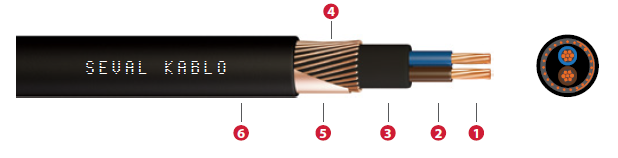

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (PVC)
3-Dolgu  Polivinil klorür (PVC)
4-Ekran Konsantrik bakır iletken (COPPER)
5-Bant Bakır koruma bandı (COPPER)
6-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz NYCY / YVC7V
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
NYCY (0,6/1 kV)
2x1,5/1,5 13,5 200  12,1 32  20
2x2,5/2,5  13,5 250 7,41  42 20
2x4/4 15,5 350 4,61  54 37
2x6/6 16,5 420 3,08  68 48
2x10/10 19,0 600 1,83  90 66
2x16/16 21,0 850 1,15  116 89
2x25/16 24,0 1150 0,727/1,15 150 118
2x35/16 26,0 1400 0,524/1,15   181 145
2x50/25 29,0 1900 0,387/0,727 215 176
2x70/35 32,5 2550 0,268/0,524 264 224
2x95/50 37,5 3450 0,193/0,387 317 271
2x120/70 41,5 4300 0,153/0,268 360 314
2x150/70 45,0 5100 0,124/0,268 406 361
2x185/95 50,5 6450 0,0991/0,193 458 412
2x240/120 57,0 8350 0,0754/0,153 537 484
2x300/150 65,5 10280 0,0601/0,124 600 560
3x1,5/1,5 14 240 12,1 27 19,5
3x2,5/2,5 15,0 300 7,41 36 26
3x4/4 17,0 420 4,61 47 34
3x6/6 18,5 530 3,08 59 44
3x10/10 20 730 1,83 79 60
3x16/16 22 1000 1,15 102 80
3x25/16 25,5 1400  0,720,727/1,15  133 108
3x35/16 27,5 1750 0,524/1,15 160 132
 3x50/25 31,0 2350 0,387/0,727 190 160
3x70/35 35,0 3200 0,268/0,524 234 202
3x95/50 39,5 4300 0,193/0,387 280 249
3x120/70 43,5 5350 0,153/0,268 319 289
3x150/70 47,5 6450 0,124/0,268 357 329
3x185/95 52,0 8000 0,0991/0,193 402 377
3x240/120 59,5 10350 0,0754/0,153 463 443
3x300/150 66,5 12850 0,0601/0,124 519 473
3x400/185 78 17300 0,0470/0,0991 600 560
4x1,5/1,5 14,5 284 12,2  27 19,5
4x2,5/2,5 15,5 344 7,41  36 25
4x4/4 17,5 480 4,61  47 34
4x6/6 19 600 3,08  59 43
4x10/10 21,0 848 1,83  79 59
4x16/16 23,5 1200 1,15  102 79
 4x25/16 29 1755 0,727/1,15 133 106
4x/35/16 31,0 2190 0,524/1,15 159 129
4x50/25 35 2950 0,387/0,727 188 157
4x70/35 40 3970 0,268/0,524 232 199
4x95/50 45 5415 0,193/0,387 280 246
4x120/70 50 6735 0,153/0,268 318 285
4x150/70 55 8190 0,124/0,268 359 326
4x185/95 62 10220 0,0991/0,193 406 374
4x240/120 69,0 13250 0,0754/0,153 473 445
4x300/150 78,1 16414 0,0601/0,124 519 473
5x1,5/1,5 15,5 318  12,1 27 19,5
5x2,5/2,5 16,5  390 7,41  36  25
5x4/4 19,0 545 4,61  47 34
5x6/6 20,5 695 3,08  59 43
5x10/10 22,5 978 1,83  79 59
5x16/16 26,0 1380 1,15  102 79
5x25/16 31,0 2045 0,727/1,15 133  106
5x35/16 34,0 2610 0,524/1,15 159  129
5x50/25 38,5  3460 0,387/0,727 188 157
5x70/35 43,5 4670 0,268/0,524 232 199
5x95/50 50,0 6410 0,193/0,387 280 246
5x120/70 55,5 8100  0,153/0,268 318 285
5x150/70 61,0 9800  0,124/0,268 359 326
5x185/95 67,0 12100 0,0991/0,193 406 374
5x240/120 77,0 15850 0,0754/0,153 473 445
 7x1,5/1,5 16,0 350   12,1  17,6  11,7
 7x2,5/2,5 17,0 450   7,41 23,4  15
8x1,5/1,5 17,0 400   12,1 14,3  11,1
 8x2,5/2,5 18,5 550    7,41 20,4  16,3
10x1,5/1,5 19,0 500   12,1 14,9  9,8
 10x2,5/2,5 20,5 650    7,41 19,8 12,5
12x1,5/1,5 19,5 550   12,1 13,5  8,8
12x2,5/2,5 21,0 700    7,41 18  11,3
14x1,5/1,5 20,0 600   12,1 13,5  7,8
14x2,5/2,5 22,0 800    7,41 18  10
16x1,5/1,5 20,6  683   12,1 12,2  7,8
16x2,5/2,5 22,6 914    7,41 16,2  10
19x1,5/1,5 22,0  750   12,1 12,2  7,8
 19x2,5/2,5 24,0  1000    7,41 16,2  10
 21x1,5/1,5 22,4  837   12,1 10,8  6,8
21x2,5/2,5   24,7  1129    7,41 14,4  8,8
 24x1,5/1,5 25,0  100   12,1 10,8  6,8
24x2,5/2,5   27,0  1350    7,41 14,4  8,8
 27x1,5/1,5 25,4  1043   12,1 10,2  6,2
27x2,5/2,5   27,9  1385    7,41 13,5  8,2
 30x1,5/1,5 26,0  1134   12,1 9,5  5,9
30x2,5/2,5   28,0  1314    7,41 12,6  7,5
37x1,5/1,5   28,0  1350   12,1 8,1  5,7
37x2,5/2,5   30,5  1800    7,41 10,6  9,1
 40x1,5/1,5 29,0  1221   12,1 8,1  4,9
 40x2,5/2,5 32,0  1638    7,41 10,8  6,3

Enerji kablosu olarak genellikle yer altında, endüstriyel mekanlarda ve şehir şebekelerinde kullanılır.

TS IEC 60502-1

IEC 60502-1

VDE 0276-603

IS 1516.1
