N2XH FE 180
ÇOK DAMARLI, HALOJENSİZ, YANGINA DAYANIKLI KABLOLAR

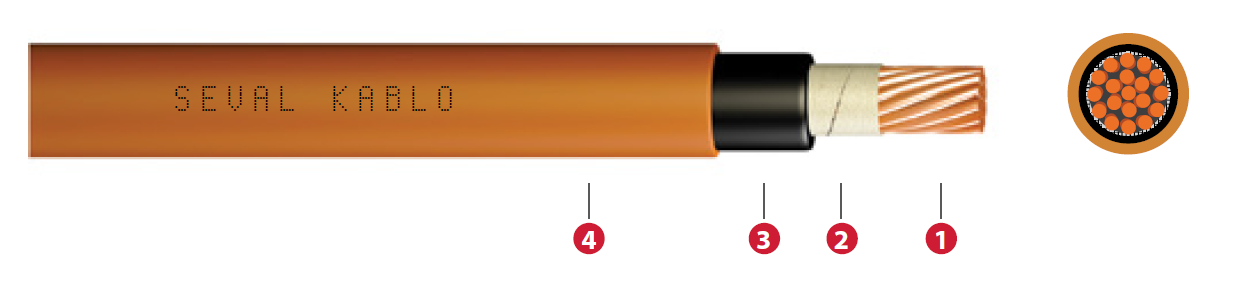

1-İletken | Som veya örgülü bakır |
2-Alev bariyer | Mika bant (MICA) |
3-İzole | Çapraz bağlı polietilen (XLPE) |
4-Dış kılıf | Halojen içermeyen 4 alev geciktiricili (HFFR) |
Min. bükülme yarı çapı |
18 x D |
Maks. çalışma sıcaklığı | 90° |
Maks. kısa devre sıcaklığı | 250° |
Beyan gerilimi Uo/U | 0.6/1 kV |
Deney gerilimi | 3.5 kV |
Düşük duman yoğunluğu | EN 61034 |
Halojensiz | EN 60754 - EN 50267 |
Devre bütünlüğü | IEC 60331-21 |
Demet kablo düşey alev yayılma testi | EN 60332-3-24 |
Kurşunsuz | ̶P̶b̶ |
CPR DoP ve kapsamı için seçiniz | ̶N̶2̶X̶H̶ ̶F̶E̶ ̶1̶8̶0̶ |
Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
|||
Toprakta (A) | Havada (A) | ||||||
YXV(N2XY) (0,6/1 kV) | |||||||
1x4 | 7,6 | 93 | 4,61 | 66 | 55 | 56 | 44 |
1x6 | 8,1 | 115 | 3,08 | 82 | 68 | 71 | 57 |
1x10 | 8,9 | 161 | 1,83 | 109 | 90 | 96 | 77 |
1x16 | 9,8 | 222 | 1,15 | 139 | 115 | 128 | 102 |
1x25 | 11,2 | 319 | 0,727 | 179 | 149 | 173 | 139 |
1x35 | 12,4 | 418 | 0,524 | 213 | 178 | 212 | 170 |
1x50 | 14,1 | 558 | 0,387 | 251 | 211 | 258 | 208 |
1x70 | 15,6 | 763 | 0,268 | 307 | 259 | 328 | 265 |
1x95 | 17,7 | 1023 | 0,193 | 366 | 310 | 404 | 329 |
1x120 | 19,4 | 1267 | 0,153 | 416 | 352 | 471 | 381 |
1x150 | 21,0 | 1535 | 0,124 | 465 | 396 | 541 | 438 |
1x185 | 23,1 | 1905 | 0,0991 | 526 | 449 | 626 | 507 |
1x240 | 26,3 | 2465 | 0,0754 | 610 | 521 | 749 | 606 |
1x300 | 29,8 | 3145 | 0,0601 | 689 | 587 | 864 | 697 |
1x400 | 34,9 | 3962 | 0,0470 | 788 | 669 | 1018 | 816 |
2x1,5 | 10,8 | 160 | 12,1 | 30 | 24 | ||
2x2,5 | 11,6 | 195 | 7,41 | 40 | 32 | ||
2x4 | 13,3 | 265 | 4,61 | 52 | 42 | ||
2x6 | 14,4 | 325 | 3,08 | 64 | 53 | ||
2x10 | 16,6 | 464 | 1,83 | 86 | 73 | ||
2x16 | 18,5 | 625 | 1,15 | 111 | 96 | ||
2x25 | 21,3 | 885 | 0,727 | 143 | 130 | ||
2x35 | 23,8 | 1164 | 0,524 | 173 | 160 | ||
2x50 | 27,2 | 1540 | 0,387 | 205 | 195 | ||
3x1,5 | 11,4 | 184 | 12,1 | 30 | 24 | ||
3x2,5 | 12,2 | 227 | 7,41 | 40 | 32 | ||
3x4 | 14,1 | 318 | 4,61 | 52 | 42 | ||
3x6 | 15,1 | 394 | 3,08 | 64 | 53 | ||
3x10 | 17,6 | 573 | 1,83 | 86 | 73 | ||
3x16 | 19,7 | 789 | 1,15 | 111 | 96 | ||
3x25 | 21,8 | 1092 | 0,727 | 143 | 130 | ||
3x35 | 24,5 | 1457 | 0,524 | 173 | 160 | ||
3x50 | 27,8 | 1953 | 0,387 | 205 | 195 | ||
3x70 | 31,2 | 2630 | 0,268 | 252 | 247 | ||
3x95 | 35,9 | 3548 | 0,193 | 303 | 305 | ||
3x16+10 |
22,4 | 895 | 1,15/1,83 | 111 | 96 | ||
3x25+16 | 23,9 | 1311 | 0,727/1,15 | 143 | 130 | ||
3x35+16 | 26,1 | 1635 | 0,524/1,15 | 173 | 160 | ||
3x50+25 | 29,0 | 2162 | 0,387/0,727 | 205 | 195 | ||
3x70+35 | 32,7 | 2961 | 0,268/0,524 | 252 | 147 | ||
3x95+50 | 36,9 | 3943 | 0,193/0,387 | 303 | 305 | ||
3x120+70 | 42,0 | 5069 | 0,153/0,268 | 346 | 355 | ||
3x150+70 | 44,9 | 5925 | 0,124/0,268 | 390 | 407 | ||
3x185+95 | 49,2 | 7222 | 0,0991/0,193 | 441 | 469 | ||
3x240+120 |
57 | 9676 | 0,0754/0,153 | 511 | 551 | ||
4x1,5 | 12,2 | 216 | 12,1 | 30 | 24 | ||
4x2,5 | 13,2 | 273 | 7,41 | 40 | 32 | ||
4x4 | 15,2 | 383 | 4,61 | 52 | 42 | ||
4x6 | 16,4 | 483 | 3,08 | 64 | 53 | ||
4x10 | 19,2 | 711 | 1,83 | 86 | 73 | ||
4x16 | 21,5 | 986 | 1,15 | 111 | 96 | ||
4x25 | 25,1 | 1440 | 0,727 | 143 | 130 | ||
4x35 | 27,9 | 1903 | 0,524 | 173 | 160 | ||
4x50 | 30,3 | 2437 | 0,387 | 205 | 195 | ||
4x70 | 34,6 | 3385 | 0,268 | 252 | 247 | ||
4x95 | 38,9 | 4505 | 0,193 | 303 | 305 | ||
4x120 | 44,2 | 5703 | 0,153 | 346 | 355 | ||
4x150 | 47,5 | 6882 | 0,124 | 390 | 407 | ||
4x185 | 52,8 | 8556 | 0,0991 | 441 | 469 | ||
4x240 | 61,6 | 11305 | 0,0754 | 511 | 551 | ||
5x1,5 | 13,1 | 253 | 12,1 | 30 | 24 | ||
5x2,5 | 14,2 | 325 | 7,41 | 40 | 32 | ||
5x4 | 16,5 | 459 | 4,61 | 52 | 42 | ||
5x6 | 17,8 | 580 | 3,08 | 64 | 53 | ||
5x10 | 20,9 | 860 | 1,83 | 86 | 73 | ||
5x16 | 23,7 | 1213 | 1,15 | 111 | 96 | ||
5x25 | 27,4 | 1755 | 0,727 | 143 | 130 | ||
5x35 | 30,8 | 2349 | 0,524 | 173 | 160 | ||
5x50 | 33,4 | 3007 | 0,387 | 205 | 195 | ||
5x70 | 38,2 | 4187 | 0,268 | 252 | 247 | ||
5x95 | 42,8 | 5559 | 0,193 | 303 | 305 | ||
7x1,5 | 14,6 | 264 | 12,1 | 18 | 16 | ||
10x1,5 | 18,3 | 362 | 12,1 | 15 | 13 | ||
12x1,5 | 18,9 | 411 | 12,1 | 14 | 13 | ||
14x1,5 | 20,0 | 472 | 12,1 | 14 | 12 | ||
19x1,5 | 22,2 | 602 | 12,1 | 12 | 11 | ||
21x1,5 | 23,3 | 663 | 12,1 | 11 | 10 | ||
24x1,5 | 26,0 | 759 | 12,1 | 11 | 10 | ||
30x1,5 | 27,5 | 904 | 12,1 | 10 | 9 | ||
40x1,5 | 32,9 | 1312 | 12,1 | 9 | 8 | ||
7x2,5 | 15,8 | 338 | 7,41 | 19 | 18 | ||
10x2,5 | 20,0 | 476 | 7,41 | 18 | 17 | ||
12x2,5 | 20,6 | 544 | 7,41 | 16 | 16 | ||
14x2,5 | 21,7 | 616 | 7,41 | 15 | 14 | ||
19x2,5 | 24 | 793 | 7,41 | 14 | 14 | ||
21x2,5 | 25,5 | 887 | 7,41 | 13 | 13 | ||
24x2,5 | 28,3 | 999 | 7,41 | 12 | 12 | ||
30x2,5 | 30,0 | 1202 | 7,41 | 12 | 12 | ||
40x2,5 | 35,9 | 1737 | 7,41 | 11 | 10 |
Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.
VDE 276-604
VDE 266
TS HD 604 S1
