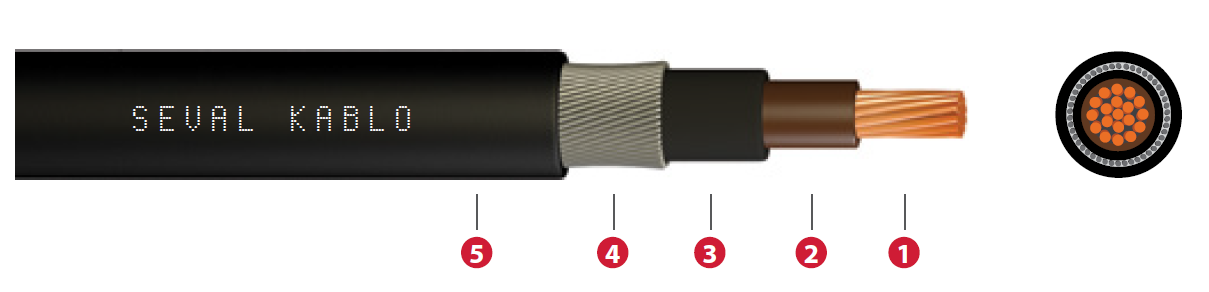

YXZ2V (N2XRY)

XLPE İZOLELİ, ÇELİK ZIRHLI, ÇOK DAMARLI KABLOLAR


1-İletken Som veya örgülü bakır
2-İzole  Çapraz bağlı polietilen (XLPE)
3-Dolgu  Polivinil klorür (PVC)
4-Zırh Galvanizli yuvarlak çelik tel (GSWA)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz N2XYR
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
 YXZ2V (N2XRY) (0,6/1 kV)
 1x4 10 142  4,61 55 47
1x6  10,5 167 3,08  68 59
1x10  11 215 1,83  91 81
1x16  12,5 280 1,15  117 109
1x25  15,0 430  0,727 150 146
1x35 16 529  0,524 179 179
1x50 18 707  0,387 211 218
1x70  20 929  0,268 257 275
1x95  21 1194 0,193 304 336
1x120 24  1504  0,153 341 388
1x150 26 1794  0,124 377 438
1x185 28 2180  0,0991 418 501
1x240 31 2769  0,0754 469 508
1x300 33 3351  0,0601 514 654
1x400 37 4342 0,0470 565 733
1x500 41 5475  0,0366 623 825
1x630 45 6937 0,0283  690 934
2x1,5   13   310  12,1  31  25
2x2,5    13,5 360  7,41  40  33
2x4  14,5  422  4,61  52  43
2x6  15,5  496  3,08  65  54
 2x10 18  772  1,83  87  75
2x16 20  980  1,15  113  100
2x25  24,5  1530  0,727  146  136
2x35  27  1835  0,524  176  165
2x50  30  2270  0,387  208  201
2x70 33  2915  0,268  256  255
2x95 38 4025 0,193 307 314
2x120 41 4785 0,153  349 364
2x150 45 5670 0,124  391 416
2x185 50 7230 0,0991  442 480
2x240 56 9040 0,0754  509 565
3x1,5 13 334 12,1 31 25
3x2,5 14 390 7,41 40 33
 3x4 15 472 4,61 52 43
3x6  16 560 3,08 65 54
 3x10 19 875 1,83 87 75
3x16  21 1130 1,15 113 100
 3x25 26 1790  0,727  146  136
 3x35 28  2190  0,524  176  165
 3x50 31  2725  0,387  208  201
 3x70 37  3900  0,268  256  255
3x95  40  4900  0,193  307  314
3x120  44  5910  0,153  349  364
 3x150 49  7440  0,124  391 416
3x185 54  8970  0,0991   442  480
 3x240 60  11200   0,0754 509  565
3x300 69  14799   0,0601 638  580
3x400 82  18855   0,0470 746  663
3x25/16   29 1985  0,727/1,15   146  136
3x35/16   30 2353  0,524/1,15 176  165
3x50/25   34 3000  0,387/0,727   208  201
3x70/35   39 4150   0,268/0,524 256  255
3x95/50   43 5260  0,193/0,387   307  314
 3x120/70 48 6490  0,153/0,268   349  364
 3x150/70 53 8070   0,124/0,268 391  416
3x185/95   57 9620  0,0991/0,193   442  480
3x240/120 63 12210  0,0754/0,153   509  565
3x300/150 70 15600  0,0601/0,124   683  580
 3x400/185 80 20750  0,0470/0,0991   746  663
4x1,5  14 374  12,2  31  25
 4x2,5  15 440  7,41  40  33
 4x4 16   536 4,61  52  43
 4x6 18  784  3,08  65  54
 4x10 20  1015  1,83  87  75
4x16  23  1470  1,15  113  100
 4x25 28  2125  0,727 146  136
4x35  31  2600  0,524 176  165
 4x50 34  3260  0,387  208  201
 4x70 40  4680  0,268  256  255
 4x95 44  5920  0,193  307  314
 4x120 49  7610  0,153  349  364
4x150  54  9180  0,124  391  416
 4x185 59  11000  0,0991  442  480
 4x240 65  13700  0,0754  509  565
4x300 72  19303  0,0601  683  580
4x400 86   22800 0,0470 746  663
5x1,5 15   412  12,1 31 25
 5x2,5 16  495  7,41  40  33
5x 18  742  4,61  52  43
5x6 19  880  3,08  65  54
 5x10 22  1170  1,83  87  75
 5x16 25  1700  1,15  113  100
 5x25 30  2450  0,727  146  136
 5x32 33  3030  0,524  176  165
5x50 38  4200  0,387  208  201
5x70  43  5520  0,268  256  255
5x95  49  7470  0,193  307  314
5x120  54  9150  0,153  349  364
5x150  59  10900  0,124  391  416
5x185  64  12980  0,0991  442  480
5x240   71 17400  0,0754  509  565

Mekanik zorlamalara dayanıklı ağır işletme şartlarına uygun olduğu için toprak altında kullanılabilir. Yüksek çalışma sıcaklıklarına uyum gösterir, kısa süreli ani sıcaklık artışlarına dayanıklıdır ve daha uzun ömürlüdür.

TS IEC 60502-1

IEC 60502-1

VDE 0271

IS 1516.1
