XVB-F2

XLPE İZOLELİ, PVC KILIFLI, ALEVE DAYANIKLI ÇOK DAMARLI KABLOLAR

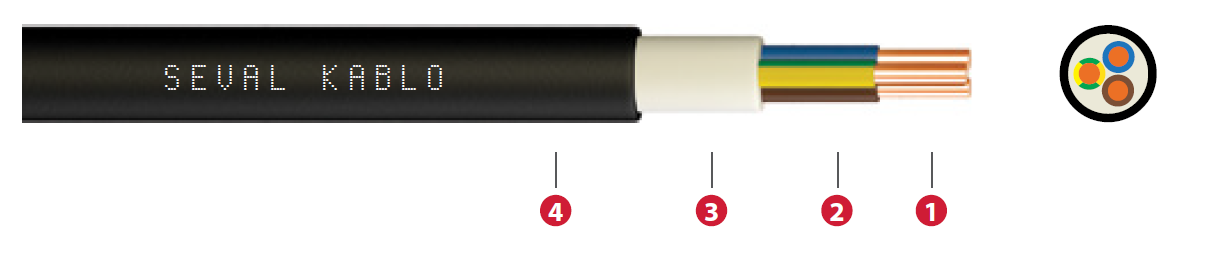

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Polivinil klorür (PVC)
4-Dış Kılıf Polivinil klorür Alev geciktiricili (PCV-FR)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 4 kV
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C NBN C 30-004 F2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶X̶V̶B̶-̶F̶2̶
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
XVB-F2 (0,6/1 kV)
1x1,5 6,2  54 12,1  - - - -
1x2,5 6,5 66  7,41  - - - -
 1x4 7,0 84  4,61 66  55 56  44
1x6  7,5 106 3,08   82 68 71 57
1x10  8,9 157 1,83  109  90 96 77
1x16  9,8 218 1,15   139 115  128 102
1x25  11,4 320  0,727  179 149 173 139
1x35 12,5 418  0,524  213 178  212 170
1x50 14,2 555  0,387  251 211 258 208
1x70  15,9 764  0,268  307 259 328 265
1x95  17,8 1019 0,193 366  310 404 329
1x120 19,7 1269  0,153  416 352 471 381
1x150 21,4 1548  0,124  465 396 541 438
1x185 23,4 1907  0,0991  526 449 626 507
1x240 26,6 2471  0,0754  610 521 749 606
1x300 28,8 3124  0,0601 689 587 864 697
3x1,5   9,4 130 12,10 31 24
3x2,5   10,3 170 7,41 40 32
 3x4 11,2 227 4,61  52 42
3x6  12,6 306 3,08  64 53
 3x10 14,6 461 1,83  86 74
3x16  17,6 685 1,15 112 98
 3x25 20,9 1025 0,727 145 133
3x35 23,4 1361   174 162
4x1,5 10,2 157 12,1 31 24
 4x2,5 11,1 205 7,41 40  32
 4x4 12,2 280 4,61 52  42
 4x6 13,7 380 3,08 64  53
 4x10 15,8 573 1,83 86  74
4x16  19,1 855 1,15 112 98
 4x25 22,8 1291 0,727 145 133
4x35  26,1 1756 0,524 174 162
5x1,5 11,5 199 12,1  31 24
5x2,5 12,6 262 7,41  40  32
5x4 13,8 357 4,61  52  42
5x6 15,1 468 3,08  64  53
5x10 18,4 744 1,83  86  74
5x16 21,4 1075 1,15  112 98
5x25 25,6 1626  0,727 145 133

Kuru rutubetli yerlerde, yangın ve patlama tehlikesi olan atölye, fabrika ve hertürlü işyeri ile depolarda ve açıkta kullanılır, toprak altına döşenmez. Sabit olarak sıva üstü veya sıva altında kullanılır.

TS HD 604 S1 4G

NBN IEC 502-NAD
