5 kV AIRFIELD CABLE
HAVAALANI VE AYDINLATMA KABLOSU

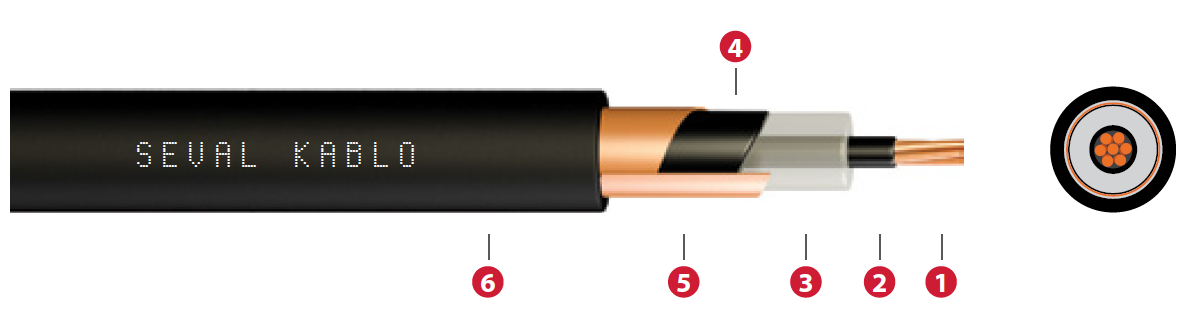

| 1-İletken | Örgülü bakır |
| 2-Tabaka | İç yarı iletken tabaka |
| 3-İzole |
Çapraz bağlı polietilen (XLPE)
|
| 4-Tabaka | Yarı iletken tabaka |
| 5-Ekran | Bakır veya pirinç bant (TAPE) |
| 6-Dış Kılıf | Polivinil klorür (PVC) |
|
Min. bükülme yarı çapı |
20 x D |
| Maks. çalışma sıcaklığı | 90° |
| Maks. kısa devre sıcaklığı | 250° |
| Beyan gerilimi Uo/U | 5 kV |
| AC Spark test voltajı | 18 kV |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | ̶5̶ ̶k̶V̶ ̶A̶I̶R̶F̶I̶E̶L̶D̶ ̶C̶A̶B̶L̶E̶ |
| Kesit Alanı mm² | Ekran | Bant Kalınlığı mm | Dış Kılıf | Yaklaşık Dış Çap mm | Yaklaşık Total Ağırlık kg/km |
| AIRFIELD CABLE (5 kV) | |||||
| 1x6 | Copper Tape | 0,10 | PVC | 14,1 | 240 |
| 1x6 | Brass Tape | 0,11 | PVC | 14,1 | 230 |
| 8 AWG | Brass Tape | 0,11 | PVC | 13,75 | 260 |
| 8 AWG | Copper Tape | 0,10 | PVC | 13,8 | 270 |
Havaalanlarında pist aydınlatma ve sinyalizasyon için kullanılan özel kablolardır. Sabit akım regülatörleri ile izole transformatörler ve izolasyon transformatörleri arasındaki bağlantı devrelerini sağlayan birincil kablodur.
According To
FAA L - 824 C
