NYBY / YVZ4V

PVC İZOLELİ VE KILIFLI, GALVANİZ ÇELİK BANTLI YER ALTI KABLOLARI

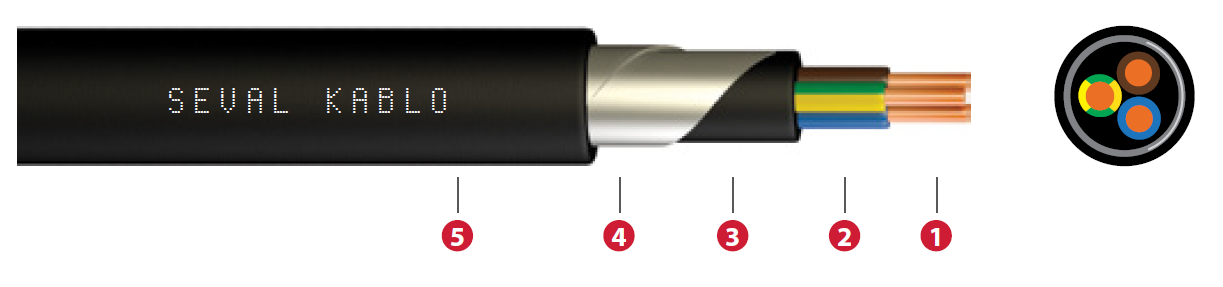

1-İletken Som veya örgülü bakır
2-İzole  Polivinil klorür (PVC)
3-Dolgu  Polivinil klorür (PVC)
4-Zırh Çift kat galvanizli çelik bant (GSTA)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz NYBY
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
 NYBY / YVZ4V (0,6/1 kV)
 2x10 18,5 700 1,83  90 66
2x16 20,5  900  1,15  116 89
2x25  23,5  1200 0,727  150 118
2x35  25,9  1500 0,524  181 143
2x50  29,0 1950 0,387  215 176
2x70 32,0 2550 0,268  264 224
2x95 37,0 3400 0,193 317 271
2x120 41,5 4400 0,153  360 314
2x150 45,0 5300 0,124  406 361
2x185 50,0 6450 0,0991  458 412
2x240 56,0 8150 0,0754  537 484
2x300 63,5 10200 0,0601 604 556
 3x10 19,5 800 1,83 75 60
3x16  21,5 1050 1,15 98 80
 3x25 25 1500 0,727  128 106
 3x35 27,0  1850 0,524  157 131
 3x50 31,0  2450 0,387  185 159
 3x70 35,0  3300 0,268  228 202
3x95  40,5  4650 0,193  275 244
3x120  44,0  5600 0,153  313 282
 3x150 48,5  6800 0,124  353 324
3x185 53,5  8300 0,0991   399 371
 3x240 60,5  10600  0,0754 464 436
3x300 68,0  13000  0,0601 524 481
3x16+10 23,0 1200 1,15/1,83 98 80
3x25+16   26,5 1700 0,727/1,15   128 106
3x35+16   28,0 2050 0,524/1,15 157 131
3x50+25   32,0 2750 0,387/0,727   185 159
3x70+35   36,5 3700  0,268/0,524 228 202
3x95+50   42,0 5200 0,193/0,387   275 244
 3x120+70 46,5 6400 0,153/0,268   313 282
 3x150+70 50,0 7500   0,124/0,268 353 324
3x185+95   55,5 9250 0,0991/0,193   399 371
3x240+120 62,5 11800 0,0754/0,153   464 436
3x300+150 70,0 14500 0,0601/0,124   524 481
 3x400+185 79 18700 0,0470/0,0991   600 560
 4x10 21,0  980 1,83  75 60
4x16  23,5  1300  1,15  98 80
 4x25 27,0  1850 0,727 128 106
4x35  29,5  2350 0,524 157 131
 4x50 34,0  3100 0,387  185 159
 4x70 39,0  4450 0,268  228 202
 4x95 44,5  5800 0,193  275 244
 4x120 49,0  7100 0,153  313 282
4x150  53,5  8600 0,124  353 324
 4x185 59,0  10500 0,0991  399 371
 4x240 67,0  13400 0,0754  464 436
4x300 75,5  16600 0,0601  524 481
4x400 86  22800 0,0470 746  663
5x1,5 15,0 410  12,1 18,2 14
 5x2,5 16,0  500  7,41  23,8 18,8
7x1,5 16,0  480  12,1 15,6 12
7x2,5 17,0 580  7,41  20,4 16,3
10x1,5 18,5 660  12,1 13 10,2
10x2,5 20,0 820 7,41  17 13,8
12x1,5 19,5 710  12,1 12,3  9,7
12x2,5 21,0 890 7,41  16,2 13,1
14x1,5 20,0 770  12,1 11,7 9,3
14x2,5 21,5 907 7,41  15,3 12,5
19x1,5 22,0 930  12,1 10,4 8,3
19x2,5 23,5 1200 7,41  13,6 11,3
21x1,5 22,5 100  12,1 9,9 8
21x2,5 25,0 13000 7,41  12,9 10,8
24x1,5 24,5 12000  12,1 9,1 7,4
24x2,5 27,0 15000 7,41  11,9 10
30x1,5 26,0 1350  12,1 8,6 7
30x2,5 28,5 1750 7,41  11,2 9,4

Yapısındaki bant şeklinde galvanizli çelik zırh sayesinde mekanik dış tesirlere karşı çok mukavemetlidir. Ağır işletme şartlarına uygundur.

TS IEC 60502-1

IEC 60502-1

VDE 0276-603

IS 1516.1
