6381 XY

XLPE ÇİFT İZOLELİ ÇOKTELLİ

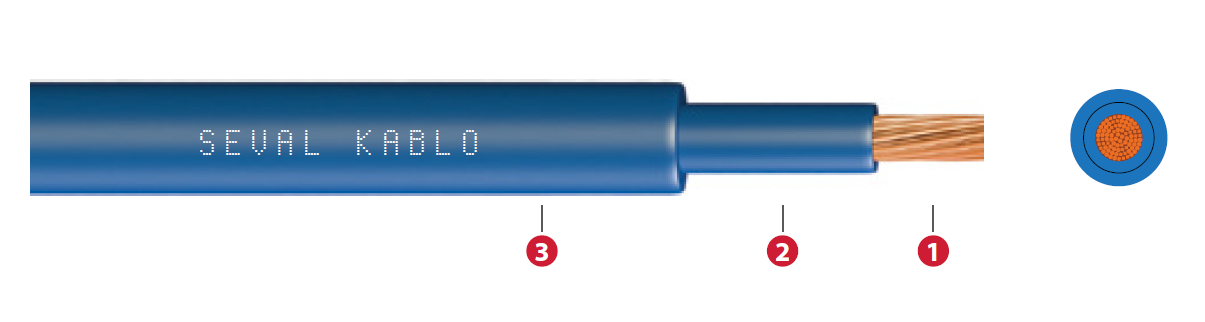

1-İletken İnce çok telli bakır
2-İzole  Çapraz bağlı polietilen (XLPE)
3-Dış Kılıf  Polivinil klorür (PVC)

Min. bükülme yarı çapı

4 x D ≤ 25 mm2
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°

Min. bükülme yarı çapı

6 x D > 25 mm2
Beyan gerilimi Uo/U

600/1000 V
Deney gerilimi

2,5 kV - 3,5 kV
Tek kablo düşey alev yayılma test EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz 6381 XY
Nominal Kesit mm2 Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Havada (A)
6381 XY
4* 6,3 69 4,95 42
6* 6,8 90 3,30 54
10* 8,3 140 1,91 75
16* 9,5 201 1,21 100
25* 11,2 292 0,780 133
35* 12,3 338 0,554 164
50* 14,0 531 0,386 198
70* 16,0 721 0,272 253
95* 18,0 959 0,206 306
120* 19,8 1199 0,161 354
150* 22,2 1494 0,129 393
185* 25,4 1838 0,106 449
240* 28,0 2350 0,0801 528
300* 30,6 2918 0,0641  603
400* 38,0 3951 0,0486 683

Sıva altı kanal içinde ve panolarda kullanılır.

IEC 60502-1

GEN TO BS

7889:2012



UK CODE: 6381 XY
