RV-K

RV-K FLEX GÜÇ KABLOSU

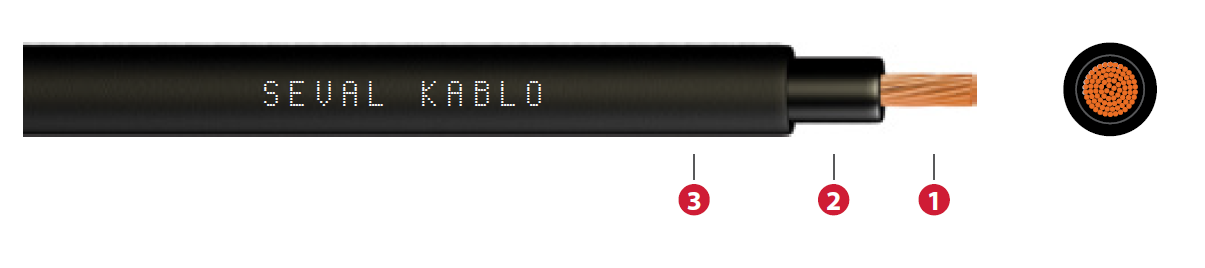

1-İletken İnce çok telli bakır
2-İzole  Çapraz bağlı polietilen (XLPE)
3-Dış Kılıf  Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Deney gerilimi 3.5 kV
Beyan gerilimi Uo/U 0.6/1kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶R̶V̶-̶K̶
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
RV-K (0,6/1 kV)
1x2,5 6,2 54 7,98 29 29
 1x4 6,7  70  4,95 66  40
1x6  7,3 90 3,30   82 53
1x10  8,2 133 1,91  109  74
1x16  9,2 189 1,21   139 101
1x25  11,0 284  0,780  179 135
1x35 12,1 381  0,554  213 169
1x50 13,08 517  0,386  251 207
1x70  15,7 712  0,272  307 268
1x95  17,6 923 0,206 366 328
1x120 19,2 1165  0,161  416 383
1x150 21,5 1446  0,129  465 444
1x185 23,9 1748 0,106  526 510
1x240 26,9 2280 0,0801  610  607
1x300 29,6 2829 0,0641  927 697
2x1,5 8,40 98 13,3  37  26
2x2,5 9,70 137 7,98  49 36
2x4 10,80 182 4,95 64  49
2x6  12,80 258 3,30  79 63
 2x10 15,00 379 1,91  106 86
2x16 18,70 536 1,21  137 115
3x1,5 8,90 116 13,3 31 24
3x2,5 10,30 163 7,98 40 32
3x4 11,50 221 4,95 52 42
3x6 13,60  314 3,30 64 53
3x410 17,20  517 1,91 86 74
 3x16 19,90  742 1,21  112 98



Sabit tesisat uygulamaları için esnek güç ve kontrol kabloları.

UNE 21.123-2

IEC 60502-1
