H07V-R

PVC İZOLELİ , TESİSAT KABLOLARI

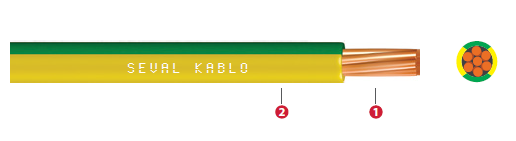

1-İletken Örgülü bakır
2-İzole Polivinil klorür (PVC)



Min. bükülme yarı çapı

D<8 ise 4xD  8<D<12 ise 5xD   D>12 ise 6xD

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi

450/750 V

Deney Gerilimi 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz H07V-R



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
HO7V-R (450/750V) / 6491X
1,5 3,0  21  12,1  14,5  24
2,5  3,6  32  7,41  19,5  32
4,2  48  4,61  26  42
4,8  67  3,08  34  54
10  5,9  110  1,83  46  73
16  6,9  181  1,15  61  98
25  8,2  280  0,727  80  129
35  9,3  382  0,524  99  158
50  10,8  542  0,387  119  198
70  12,4  745  0,268  151  245
95  14,5  1010  0,193  182  292
120  15,9  1260  0,153  210  344
150  17,7  1575  0,124  240  391
185  19,8  1945  0,0991  273  448
240  22,8  2520  0,0754  320  528
300  25,2  2950  0,0601  -
 400 31,2  3740  0,0470  -
500 35,6 4820 0,0366 - -
600 37,6 6145 0,0283 - -



Kapalı ve kuru yerlerde, panolarda, sabit tesislerde, sıva altı ve sıva üstü tesisatlarda kullanılır.

BS EN 50525-2-31

TS EN 50525-2-31

DIN EN 50525-2-31

IEC 60227-3

UK CODE: 6491X
