YVŞV (NYFGY) / YVZ3V (NYFGbY)

PVC İZOLELİ, YASSI ÇELİK ZIRHLI, ALÇAK GERİLİM, ÇOK DAMARLI GÜÇ KABLOLARI

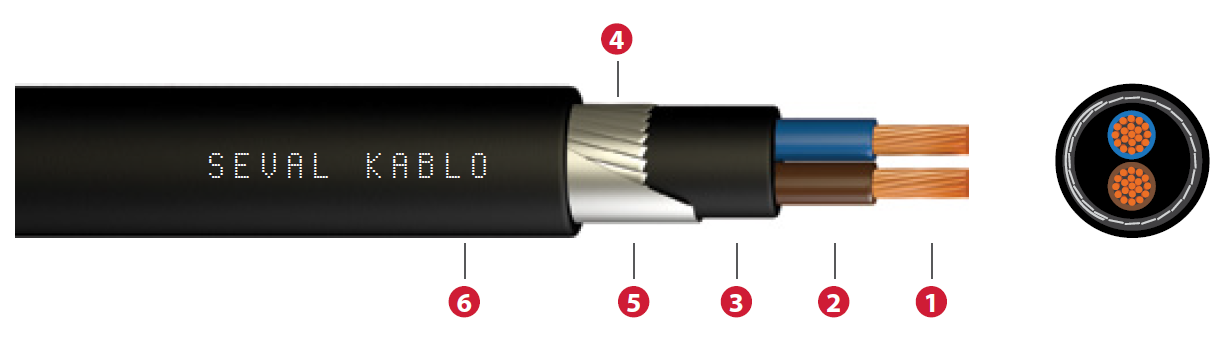

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (PVC)
3-Dolgu  Polivinil klorür (PVC)
4-Zırh Çift kat galvanizli çelik bant (GSWA)
5-Bant Galvanizli çelik bant (GSTA)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz NYFGY
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
YVŞV (NYFGbY)-YVZ3V (0,6/1 kV)
 2x10 21,0 993 1,83  90 66
2x16 22,6 1196 1,15  116 89
2x25  25,8 1587 0,727  150 118
2x35  28,0 1908 0,524  181 143
2x50  31,8 2493 0,387  215 176
2x70 35,0 3129 0,268  264 224
2x95 39,6 4015 0,193 317 271
 3x10 20,3 1017 1,83 75 60
3x16  22,2 1281 1,15 98 80
 3x25 25,7 1753 0,727  128 106
 3x35 28,5 2213 0,524  157 131
 3x50 32,6 2910 0,387  185 159
 3x70 36,2 3764 0,268  228 202
3x95  41,1 4907 0,193  275 244
3x120  45,2 5979 0,153  313 282
 3x150 49,0 7008 0,124  353 324
3x185 54,6 8600 0,0991   399 371
 3x240 62,5 11268  0,0754 464 436
3x16+10 23,7 1435 1,15/1,83 98 80
3x25+16   27,3 1956 0,727/1,15   128 106
3x35+16   29,5 2362 0,524/1,15 157 131
3x50+25   33,8 3130 0,387/0,727   185 159
3x70+35   37,8 4095  0,268/0,524 228 202
3x95+50   42,9 5347 0,193/0,387   275 244
 3x120+70 47,5 6639 0,153/0,268   313 282
 3x150+70 50,6 7694  0,124/0,268 353 324
3x185+95   56,4 9670 0,0991/0,193   399 371
3x240+120 63,6 12238 0,0754/0,153   464 436
 4x10 21,8 1102 1,83  75 60
4x16  24,0 1433 1,15  98 80
 4x25 28,0 1993 0,727 128 106
4x35  31,0 2639 0,524 157 131
 4x50 35,5 3478 0,387  185 159
 4x70 39,5 4551 0,268  228 202
 4x95 45,0 5973 0,193  275 244
 4x120 49,7 7332 0,153  313 282
4x150  53,7 8755 0,124  353 324
 4x185 59,7 10705 0,0991  399 371
 4x240 68,6 14104 0,0754  464 436
4x300 80,0 18777 0,0601  524 481
5x10 24,3 1462 1,83 75 60
5x16 26,0 1847 1,15 98 80
5x25 31,2 2662 0,727 128 106
5x35 34,3 3354 0,524 157 131
5x50 39,3 4435 0,387 185 159

Mekanik zorlamalara dayanıklı ağır işletme şartlarına uygun olduğu için toprak altında kullanılabilir.

TS IEC 60502-1

IEC 60502-1

VDE 0271

IS 1516.1
