H05V2-U / H07V2-U / H07V2-R

PVC İZOLELİ, ISIYA DAYANIKLI, TEK DAMARLI KABLOLAR

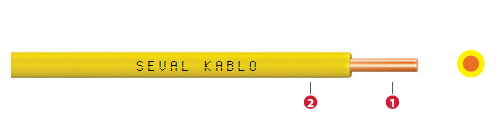

1-İletken Som veya örgülü bakır
2-İzole Yüksek sıcaklıga dayanıklı polivinil klorür (HR-PVC)



Min. bükülme yarı çapı

D<8 ise 4xD   8<D<12 ise 5xD     D>12 ise 6xD

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi

300/500 V - 450/750 V

Deney Gerilimi 2 kV / 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶H̶0̶5̶V̶2̶-̶U̶ ̶/̶ ̶H̶0̶7̶V̶2̶-̶U̶ ̶/̶ ̶H̶0̶7̶V̶2̶-̶R̶



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05V2-U (300/500 V) / 2491XHR
0,50 2,0 9 36,0 - 12
0,75 2,2 12 24,5 - 15
1 2,4 13 18,1 - 19
H07V2-U / H07V2-R (450/750 V) / 6491XHR
1,5 2,7 21 12,1 14,5 24
2,5  3,2 34 7,41 19,5 32
3,7 50 4,61 26 42
4,2 71 3,08 34 54
10  5,4 116 1,83 46 73
16  6,9 181 1,15 61 98
25  8,2 280 0,727 80 129
35  9,3 328 0,524 99 158
50  10,8 542 0,387 119 198
70  12,4 745 0,268 151 245
95  14,5 1010 0,193 182 292
120  15,9 1260 0,153 210 344
150  17,7 1575 0,124 240 391
185  19,8 1945 0,0991 273 448
240  22,8 2520 0,0754 320 528
300  25,2 2950 0,0601 - -
400 31,2 3740 0,0470 - -
500 35,6 4818 0,0366 - -
630 37,6 6143 0,0283 - -



Isıya dayanıklı, iç tesisatlarda ve panolarda kullanılır.

TS EN 50525-2-31

BS EN 50525-2-31

DIN EN 50525-2-31

UK CODE: 2491XHR - 6491XHR
