H07Z-U / H07Z-R

HALOJENSİZ, ALEV GECİKTİRİCİLİ, ISIYA DAYANIKLI,TEK DAMARLI KABLOLAR

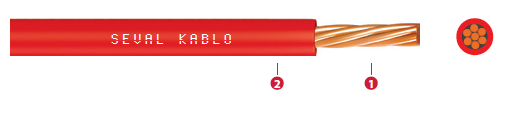

1-İletken Som veya örgülü bakır
2-İzole Düşük duman yoğunluklu halojen içermez (XL-LSZH)



Min. bükülme yarı çapı

D<8 ise 4xD   8<D<12 ise 5xD     D>12 ise 6xD

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi

450/750 V

Deney Gerilimi 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz H07Z-U / H07Z-R



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H07Z-U / H07Z-R (450/750 V) / 6491B
1,5  2,7  21 12,1  14,5  24
2,5  3,3 34 7,41 19,5 32
3,7 50 4,61 26 42
4,2 71 3,08 34 54
10 6,0 116 1,83 46 73
16 7,0 161 1,15 61 98
25 8,8 258 0,727 80 129
35  9,5 346 0,524 99 158
50  11,0 468 0,387 119 198
70  12,5 660 0,268 151 245
95  15,0 910 0,193 172 292
120  16,5 1140 0,153 210 344
150  18,0 1405 0,124 240 391
185  20,0 1745 0,0991 273 448
240  23,0 2295 0,0754 320 528
300  26,0 2900 0,0601 - 645
400 29,0 3700 0,0470 - 770



Sıva üzeri, sıva altında, kanal içinde veya benzer kapalı sistemlerde kullanılır. Yangında düsük seviyede duman ve zehirli gaz çıkartmama özelligine sahiptir.

TS EN 50525-3-41

BS EN 50525-3-41

UK CODE: 6491B
