H05V-U / H07V-U

PVC IZOLELI, TEK DAMARLI TESISAT KABLOLARI

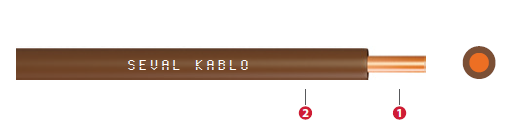

1-İletken Tek telli som bakır
2-İzole Polivinil klorür (PVC)



Min. bükülme yarı çapı

D<8 ise 4xD   8<D<12 ise 5xD     D>12 ise 6xD

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi

300/500 V - 450/750 V

Deney Gerilimi 2 kV / 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶H̶0̶5̶V̶-̶U̶   /   H07V-U



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05V-U (300/500 V) / 2491X
1x0,50 2,0 9 36 - -
1x0,75 2,2 12 24,5 - 16
1x1,0 2,4 13 18,1 11 19
H07V-U (450/750V) / 6491X
1x1,5 2,7 21 12,1 14,5 24
1x2,5 3,2 34 7,41 19,5 32
1x4 3,7 50 4,61 26 42
1x6 4,2 71 3,08 34 54
1x10 5,4 116 1,83 46 73



Kapalı ve kuru yerlerde, panolarda, sabit tesislerde, sıva altı ve sıva üstü tesisatlarda kullanılır.

TS EN 50525-2-31

BS EN 50525-2-31

DIN EN 50525-2-31

IEC 60227-3

UK CODE: 2491X - 6491X
