YVV-R (NYY) / YVV-U (NYY)

PVC İZOLELİ, ALÇAK GERİLİM GÜÇ KABLOLARI

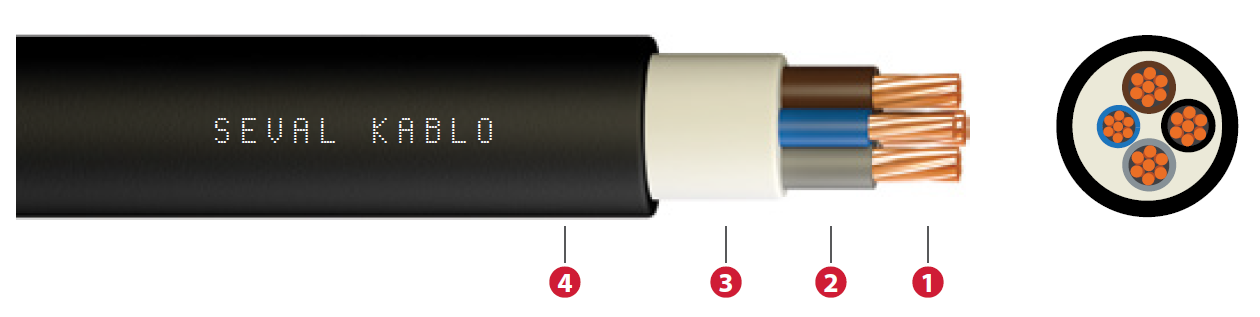

1-İletken Som veya örgülü bakır
2-İzole  Polivinil klorür (PCV)
3-Dolgu Polivinil klorür (PCV)
4-Dış Kılıf  Polivinil klorür (PCV)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz NYY
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
YVV-U (NYY) , YVV-R (NYY) (0,6/1 kV)
1x4 7,01 87 4,61 59 50 45 33
1x6 7,51 109 3,08 73 62 59 43
1x10 8,65 158 1,83 97 83 81 60
1x16 9,60 219 1,15 125 107 110 82
1x25 11,00 319 0,727 161 138 146 110
1x35 12,10 417 0,524 192 164 181 137
1x50 13,80 556 0,387 227 195 219 167
1x70 15,30 761 0,268 278 238 281 216
1x95 17,60 1033 0,193 332 286 341 264
1x120 19,50 1287 0,153 377 325 396 308
1x150 21,00 1563 0,124 423 365 456 356
1x185 23,20 1942 0,0991 478 413 521 409
1x240 26,60 2528 0,0754 555 479 615 485
1x300 29,20 3216 0,0601 627 541 709 561
1x400 35,20 4066 0,0470 725 614 852 656
1x500 39,80 5209 0,0366 818 698 982 749
1x630 46,20 6654 0,0283 - 777 1138 855
2x1,5 10,54 161 12,1 32  22
2x2,5 11,32  196 7,41 42 30
2x4 13,02 272 4,61 54 40
2x6 14,02 334 3,08 68 51
2x10 16,30 478 1,83 90 70
2x16 18,80 675 1,15  116 94
2x25 21,20 930 0,727 150 119
2x35 23,40 1196  0,524 181 148
3x1,5 10,80 177 12,1 27 19,5
3x2,5 11,90 229 7,41 36  25
3x4 13,70 322 4,61 47 34
3x6 14,80 403 3,08 59 43
3x10 17,50 596 1,83 79 59
3x16 19,50 813 1,15 59 79
3x25 22,60 1177 0,727 133 106
3x35 24,90 1521 0,524 159 129
3x50 28,80 2054 0,387 188 157
3x70 32,30 2792 0,268 232 199
3x95 37,10 3769 0,193 280 246
3x120 41,00 4675 0,153 318 285
3x150 44,50 5676 0,124 359  326
3x185 49,20 7033 0,0991 406 374
3x240 56,70 9215 0,0754 473 445
3x300 62,50 11662 0,0601 535 511
3x400 68,00 13500 0,0470 613 597
3x16+10 21,20 952 1,15/1,83 102 79
3x25+16 24,40 1363 0,727/1,15 133 106
3x35+16 26,80 1702 0,524/1,15 159 129
3x50+25 30,90 2310 0,387/0,727 188 157
3x70+35 34,40 3110 0,268/0,524  232 199
3x95+50 39,60 4209 0,193/0,387 280 246
3x120+70 43,90 5308 0,153/0,268 318 285
3x150+70 47,40 6253 0,124/0,268 359 326
3x185+95 52,40 7843 0,0991/0,193 406 374
3x240+120 59,90 10132 0,153/0,0754 473 445
3x300+150 64,50 12542 0,124/0,0601 535 511
3x400+185 75,00 16500 0,0470/0,0991 613 597
4x1,5 12,00 222 12,1 27 18,5
4x2,5 13,00 280 7,41 36 25
4x4 15,00 398 4,61 47 34
4x6 16,20 500 3,08 59 43
4x10 19,00 734 1,83 79 60
4x16 21,50 1026 1,15 102 80
4x25 24,90 1490 0,727 133 101
4x35 27,60 1947 0,524 159 126
4x50 31,90 2621 0,387 188 153
4x70 35,90 3586 0,268 232 199
4x95 41,20 4841 0,193 280 246
4x120 45,50 6004 0,153 318 285
4x150 50,80 7449 0,124 359  326
4x185 55,60 9186 0,0991 406 374
4x240 64,70 12147 0,0754 473 445
4x300 73,10 15482 0,0601 535 511
4x400 79,00 18500 0,0470 613 597
5x1,5 12,10 231 12,1 26  18,6
7x1,5 12,90 282 12,1 15,6 12,0
10x1,5 15,50 392 12,1 13 10,2
12x1,5 15,90 433 12,1 12,4 9,7
14x1,5 16,60 481 12,1 11,7 9,3
19x1,5 18,30 604 12,1 10,4 8,3
21x1,5 19,20 664 12,1 9,3 7,9
24x1,5 21,20 753 12,1 9,1 7,4
 30x1,5 22,40 886 12,1 8,5 6,9
5x2,5 13,10 295 7,41 34 25
7x2,5 14,10 368 7,41 20 16,3
10x2,5 17,00 514 7,41 17 13,8
12x2,5 17,50 574 7,41 16,2  13,1
14x2,5 18,30 642 7,41 15,3 12,5
19x2,5 20,2 815 7,41 13,6  11,3
21x2,5 21,2 897 7,41 12,5 10,8
24x2,5 23,50 1020 7,41 11,9 10
30x2,5 24,8 1210 7,41 11,1 9,4

Fazla zorlamaların olmadığı toprak altında ve kablo kanallarında kullanılır.

TS IEC 60502-1

IEC 60502-1

DIN VDE 0276-603
