H05Z-K / H07Z-K

HALOJENSİZ, ALEV GECİKTİRİCİLİ, ISIYA DAYANIKLI, ESNEK, TEK DAMARLI KABLOLAR

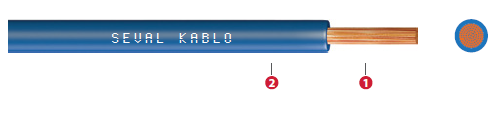

1-İletken İnce çok telli bakır
2-İzole Düşük duman yoğunluklu halojen içermez (XL-LSZH)



Min. bükülme yarı çapı

D<8 ise 4xD   8<D<12 ise 5xD     D>12 ise 6xD

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi

300/500 V - 450/750 V

Deney Gerilimi 2 kV - 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz H05Z-K      /      H07Z-K





DENEME

Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda(A) Havada(A)
H05Z-K (300/500 V) / 2491B
0,50  2,1 9 39,0  12
0,75 2,3 12 26,0 - 15
1 2,5 13 19,5 11 19
H07Z-K (450/750 V) / 6491B
1,5 3,0 19 13,3 14,5 24
2,5  3,7 30 7,98 19,5 32
4,5 44 4,95 26 42
5,5 61 3,30 34 54
10 6,5 105 1,91 46 73
16 7,5 158 1,21 61 98
25 10,0 253 0,780 80 129
35  11,0 345 0,554 99 158
50  13,0 495 0,386 119 198
70  15,0 670 0,272 151 245
95  17,0 905 0,206 172 292
120  19,0 1132 0,161 210 344
150  21,0 1415 0,129 240 391
185  23,3 1720 0,106 273 448
240  27,0 2255 0,0801 320 528



Sıva üzeri, sıva altında, kanal içinde veya benzer kapalı sistemlerde kullanılır. Yangında düsük seviyede duman ve zehirli gaz çıkartmama özelligine sahiptir.

TS EN 50525-3-41

BS EN 50525-3-41

UK CODE: 2491B / 6491B
