H03VVH2-F / H05VVH2-F
ESNEK, YASSI PVC KABLOLAR

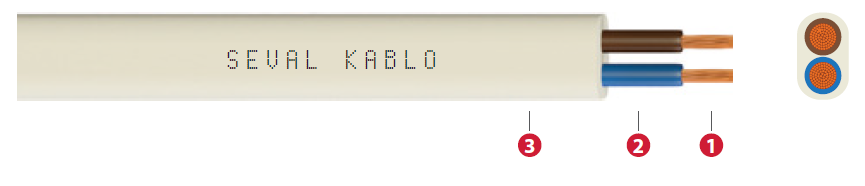

| 1-İletken | İnce çok telli bakır |
| 2-İzole | Polivinil klorür (PVC) |
| 3-Dış Kılıf | Polivinil klorür (PVC) |
|
Min. bükülme yarı çapı |
D≤12 ise 5D - D>12 ise 6D |
| Maks. çalışma sıcaklığı | 60° |
| Maks. kısa devre sıcaklığı | 150° |
|
Beyan gerilimi |
300/300 V - 300/500 V |
| Test gerilimi AC | 2 kV |
| Tek kablo düşey alev yayılma testi | EN 60332-1-2 |
| Kurşunsuz | ̶P̶b̶ |
| CPR DoP ve kapsamı için seçiniz | H03VVH2-F / H05VVH2-F |
| Nominal Kesit mm² | Yaklaşık Dış Çap mm | Yaklaşık Net Ağırlık kg/km | İletken Direnci Max. ohm/km(20°C) | Akım Taşıma Kapasitesi |
| Havada (A) | ||||
| H03VVH2-F (300/300 V) / 219Y | ||||
| 2x0,50 | 3,1 x 5,0 | 30 | 39,0 | 3 |
| 2x0,75 | 3,4 x 5,5 | 37 | 26,0 | 6 |
| H05VVH2-F (300/500 V) / 319Y | ||||
| 2x0,75 | 4,0 x 6,3 | 47 | 26,0 | 6 |
| 2x1 | 4,1 x 6,6 | 54 | 19,5 | 10 |
| 2x1,5 | 4,7 x 7,6 | 73 | 13,3 | 16 |
| 2x2,5 | 5,6 x 9,1 | 108 | 7,98 | 25 |
| 2x4 | 6,3 x 10,4 | 150 | 4,95 | 32 |
| 3x0,75 | 4,0 x 8,7 | 66 | 26,0 | 6 |
| 3x1 | 4,1 x 9,1 | 76 | 19,5 | 10 |
| 3x1,5 | 4,7 x 10,5 | 103 | 13,3 | 16 |
| 3x2,5 | 5,8 x 12,9 | 108 | 7,98 | 25 |
| 3x4 | 6,5 x 14,7 | 220 | 4,95 | 32 |
Az mekanik zorlamalı rutubetli yerlerde ve genelde ev gereçlerinde bağlantı kablosu olarak kullanılır.
TS EN 50525-2-11
BS EN 50525-2-11
UK CODE: 219 Y/319 Y
