H05V3-U/H07V3-U/H07V3-R

PVC İZOLELİ, SOĞUĞA DAYANIKLI, TEK DAMARLI KABLOLAR

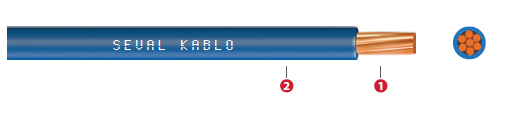

1-İletken Som veya örgülü bakır
2-İzole Soğuğa dayanıklı polivinil klorür (CR-PVC)



Min. bükülme yarı çapı

D<8 ise 4xD   8<D<12 ise 5xD     D>12 ise 6xD
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi

300/500 V - 450/750 V
Deney Gerilimi 2 kV / 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶H̶0̶5̶V̶3̶-̶U̶ ̶/̶ ̶H̶0̶7̶V̶3̶-̶U̶ ̶/̶ ̶H̶0̶7̶V̶3̶-̶R̶



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05V3-U (300/500 V)
0,50 2,0 9 36,0 - -
0,75 2,2 12 24,5 - 15
1 2,4 15 18,1 11 19
H07V3-U / H07V3-R (450/750 V)
1,5 2,8 20 12,1 16 25
2,5  3,3 30 7,41 21 34
4  3,8 45 4,61 27 45
6  4,3 65 3,08 35 57
10  6,0 115 1,83 48 78
16  7,0 170 1,15 65 104
25  8,5 260 0,727 88 137
35  9,5 360 0,524 110 168
50  11,0 480 0,387 140 210
70  13,0 670 0,268 175 260
95  15,0 930 0,193 210 310
120  16,5 1160 0,153 250 365
150  18,0 1420 0,124 - 415
185  20,0 1780 0,0991 - 475
240  23,0 2330 0,0754 - 560
300  26,0 2930 0,0601 - 645
400 29,0 3750 0,0470 - 770



Düsük sıcaklıklarda, sıva üzeri, sıva altında, kanal içinde veya benzer kapalı sistemlerde.

VDE 0281-9

HD 21.9 S2
