N2XFGbH

XLPE İZOLELİ, HALOJENSİZ, ALEV İLETMEYEN, YASSI ÇELİK TEL ZIRHLI, ÇOK DAMARLI YER ALTI KABLOSU

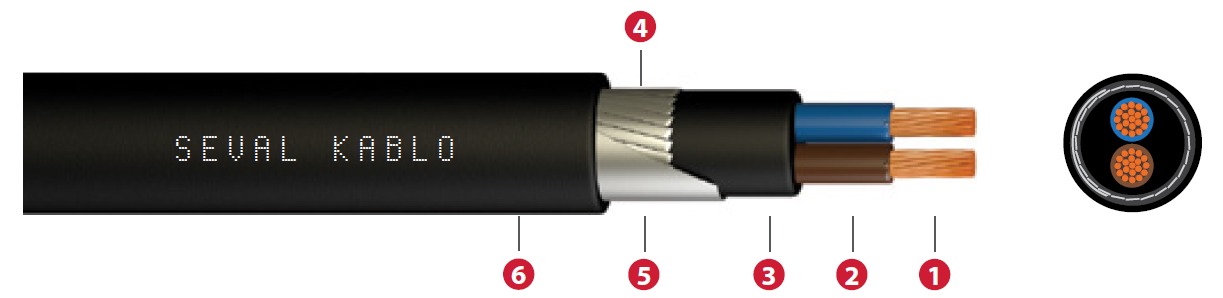

1-İletken Örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Halojen içermeyen alev geciktiricili (HFFR)
4-Zırh Galvanizli yassı çelik tel (GSWA)
5-Bant Galvanizli çelik bant
6-Dış Kılıf Halojen içermeyen alev geciktiricili (HFFR)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Düşük duman yoğunluğu EN 61034-2
Halojensiz EN 60754-1-2
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz N2XFGBY
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
N2XFGbH (0,6/1 kV)
 2x10 17,9 626 1,83   87 72
2x16 20,1 832 1,15  113 96
2x25  22,7 1129 0,727   146 130
2x35  24,9 1389 0,524  176 160
2x50  27,5 1741 0,387  208 195
2x70 31,5 2304 0,268 256 247
2x95 36,3 3097 0,193 307 305
2x120 38,9 3642 0,153 349 355
2x150 42,9 4488 0,124 391 407
2x185 48,5 5505 0,0991 442 469
2x240 54,3 6966 0,0754 509 551
2x300 59,1 8473 0,0601 581 643
 3x10 18,8 739 1,83 87 72
3x16  21,2 979 1,15 113 96
 3x25 24,0 1379 0,727 146 130
 3x35 26,4 1716 0,524 176 160
 3x50 29,4 2189 0,387 208 195
 3x70 33,7 2951 0,268 256 247
3x95  38,6 3936 0,193 307 305
3x120 41,6 4706   0,153 349  355
3x150 45,9 5804 0,124   391  407
3x185 52,1  7158  0,0991   442  469
3x240 58,1 9087   0,0754 509  551
3x300 63,3 11057 0,0601   581  643
3x16+10 22,1 1099  0,0470 667  737
3x25+16   25,1 1538 0,727/1,15  146 130
3x35+16   27,1 1886 0,524/1,15 176 160
3x50+25   30,4 2433 0,387/0,727 208 195
3x70+35   34,9 3287 0,268/0,524 256 247
3x95+50   39,9 4373 0,193/0,387 307 305
 3x120+70 43,4 5328 0,153/0,268 349 355
 3x150+70 47,0 6384 0,124/0,268 391 407
3x185+95   53,7 7976 0,0991/0,193 442 469

3x240+120

59,7 10084 0,0754/0,153 509 551

3x300+150

65,2 12339 0,0601/0,124 581 643
 4x10 20,1 872 1,83 87 72
4x16  22,8 1173 1,15 113 96
 4x25 25,9 1669 0,727 146 130
4x35  28,6 2095 0,524 176 160
 4x50 32,1 2706 0,387 208 195
 4x70 36,9 3693 0,268 256 247
 4x95 42,6 4986 0,193 307 305
 4x120 45,7 5921 0,153 349 355
4x150  50,6 7371 0,124  391 407
 4x185 57,3 9030 0,0991 442 469
 4x240 64,2 11525 0,0754 509 551
4x300 69,9 14161  0601 581   643
5x10 21,7 1020 1,83  87  72
5x16 24,6 1366 1,15  113 96
5x25 28,1 1958  0,727 146 130
5x35 31,3 2506 0,524  176 160
5x50 35,2 3257 0,387  208 195
5x70 40,5 4428 0,268 256 247
5x95 46,9 5983 0,193 307 305
5x120 50,5 7148 0,153 349 355
5x150 55,9 8894 0,124 391 407
5x185 63,4 10923 0,0991 442 469
5x240 71,1 14043 0,0754 509 551
5x300 77,6 17204 0,0601 581 643

Mekanik dayanımının haricinde yangın ve zehirli dumanın insana tehlike oluşturacağı yerlerde kullanılır. Toprak altında ve harici kullanımlara uygundur.

DINVDE 0276-604

TS HD 604.S1

IS 1516.1

IEC 60502-1
