6181 XY

XLPE ÇİFT İZOLELİ TEL

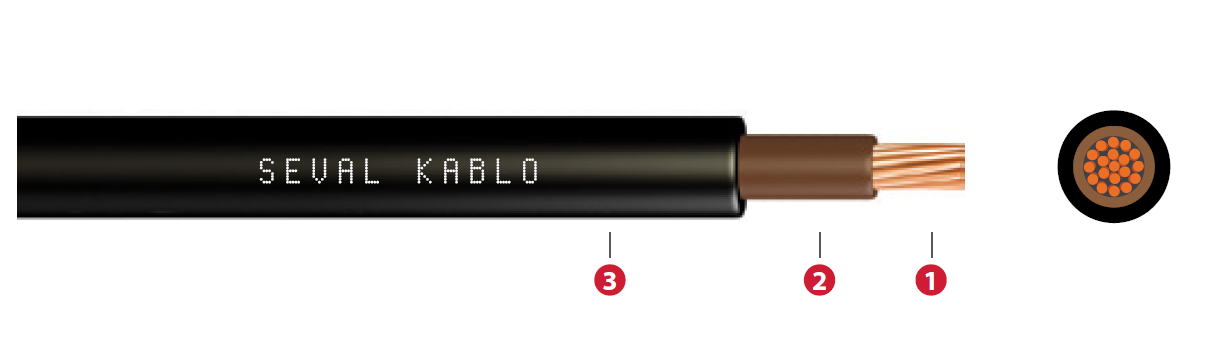

1-İletken Som veya örgülü bakır
2-İzole  Çapraz bağlı polietilen (XLPE))
3-Dış Kılıf  Polivinil klorür (PVC)

Min. bükülme yarı çapı

4 x D ≤ 25 mm2
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°

Min. bükülme yarı çapı

6 x D > 25 mm2
Beyan gerilimi Uo/U

600/1000 V
Deney gerilimi

2,5 kV - 3,5 kV
Tek kablo düşey alev yayılma test EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz 6181 XY
Nominal Kesit mm2 Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A)
6181 XY
1,5 * 4,4 31 12,2 23
2,5 * 4,8 42 7,41 31
4 * 5,7 63 4,61 42
6* 6,2 83 3,08 54
10* 7,1 124 1,83 75
16* 8,4 188 1,15 100
25* 9,9 281 0,727 133
35* 10,9 374 0,524 164
50* 13,0 518 0,387 198
70* 14,7 723 0,268 253
95* 16,6 973 0,193 306
120* 18,5 1217 0,153 354
150* 20,4 1495 0,124 393
185* 22,2 1848 0,0991 449
240* 25,4 2404 0,0754 528
300* 28,9 3125 0,0601 603

Sıva altı kanal içinde ve panolarda kullanılır.

BS 7889:2012

IEC 60502-1



UK CODE: 6181 XY
