H05V3-K / H07V3-K

PVC İZOLELİ, SOĞUĞA DAYANIKLI, ESNEK, TEK DAMARLI KABLOLAR

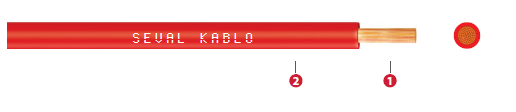

1-İletken İnce çok telli bakır
2-İzole Soğuğa dayanıklı polivinil klorür (CR-PVC)



Min. bükülme yarı çapı

D<8 ise 4xD   8<D<12 ise 5xD     D>12 ise 6xD

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi

300/500 V - 450/750 V

Deney Gerilimi 2 kV / 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶H̶0̶5̶V̶3̶-̶K̶ ̶/̶ ̶H̶0̶7̶V̶3̶-̶K̶



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05V3-K (300/500 V)
0,50 2,1 9 39,0 - -
0,75 2,3 12 26,0 - 16
1 2,5 14 19,5 12 20
H07V3-K (450/750 V)
1,5 3,0 20 13,3 15 24
2,5  3,7 33 7,98 20 32
4,5 50 4,95 25 42
5,5 70 3,30 33 54
10  6,5 120 1,91 45 73
16  7,5 180 1,21 61 98
25  10,0 270 0,780 83 129
35  11,0 360 0,554 103 158
50  13,0 510 0,386 132 198
70  15,0 700 0,272 165 245
95  17,0 950 0,206 197 292
120  19,0 1150 0,161 235 344
150  21,0 1450 0,129 - 391
185  23,0 1750 0,106 - 448
240  27,0 2300 0,0801 - 528



Düsük sıcaklıklarda, sıva üzeri, sıva altında, kanal içinde veya benzer kapalı sistemlerde.

VDE 0281-9

HD 21.9 S2
