NYCY / YVCV TEİAŞ

PVC İZOLELİ, PVC DIŞ KILIFLI, KONSANTRİK YER ALTI KABLOLARI

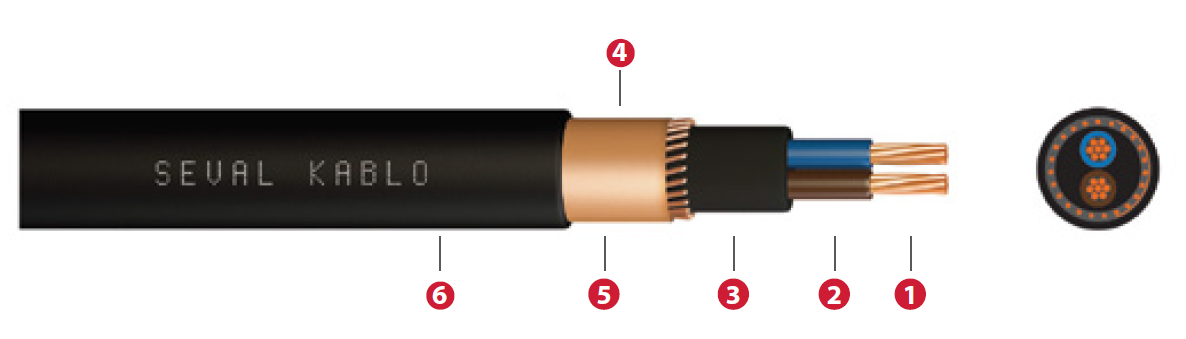

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (PVC)
3-Dolgu  Polivinil klorür (PVC)
4-Ekran
Konsantrik bakır iletken (COPPER)
5-Bant Bakır koruma bandı (COPPER)
6-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz NYCY
Nominal Kesit mm Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)

Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
NYCY (0,6/1 kV)
 2x1,5/9  12,60  274  12,10  32  20
 2x2,5/9  13,10  306 7,41  42  20
 2x4/9  14,80  385 4,61  54  37
 2x6/9  16,34  455 3,08  68  48
 2x10/10  15,34 490  1,83  90  66
2x16/16  20,94 856 1,15 116 89
 2x25/16  24,56 1201   0,727 150  118
 2x35/16  26,66 1470   0,524 181  145
 2x50/25  30,16 1979   0,387 215  176
 2x70/35  34,80 2708   0,268 264  224
 2X95/50  39,20 3517   0,193 317  271
 2x120/70  43,78 4489   0,153 360  314
 2x150/70  47,58 5303   0,124 406  361
 2x185/95 52,10 652   0,0991 458  412
 2x240/120  59,10 8412   0,0754 537  484
 2x300/150  65,50 10534   0,0601 600  560
 3x1,5/9 12,60 285  12,10  27  19,5
 3x2,5/9 13,50  337  7,41  36  26
 3x4/9 15,20  426  4,61  47  34
 3x6/9 16,74  509 3,08  59  44
 3x10/10  18,94  750  1,83  79   60
 3x16/10 23,44  1164  1,15  102  80
 3x25/16 27,86  1576   0,727 133  108
 3x35/16 30,06  1937   0,524 160   132
 3x50/25 34,36  2611   0,387 190  160
 3x70/35  38,80  3523   0,268 234  202
 3x95/50 44,10  4638   0,193 280  249
 3x120/70 49,28  5896   0,153 319  289
 3x150/70 52,58  6922   0,124 357  329
 3x185/95 58,30  8586   0,0991 402  377
 3x240/120 65,70  10964   0,0754 463  443
 3x300/150 70,20  13282   0,0601 519  473
 3X25+16/16  27,64  1682  0,727/1,15 146 136
 3X35+16/16 30,64  2090   0,524/1,15 176  165
 3X50+25/25 35,50  2840   0,387/0,727 208  201
 3X70+35/35 39,50  3824   0,268/0,524 256  255
 3X95+50/50 45,32  5033   0,193/0,387 307  314
 3X120+70/70 50,30  6464  0,153/0,268  349  364
 3X150+70/70 5 54,10  7521   0,124/0,268 391  416
 3X185+95/95 59,66  9349   0,0991/0,193 442  480
 3X240+120/120 68,70  11997   0,0754/0,153 509  565
 4x1,5/9 13,60  335   12,10 27  19,5
 4x2,5/9 14,90  408  7,41  36  26
 4x4/9 16,90  525  4,,61  47  34
 4x6/9 18,74  639  3,08  59  44
 4x10/10 21,54  947  1,83  79  60
 4x16/16 23,74  1284  1,15  102  80
 4x25/16 28,56  1781   0,727 133  108
 4x35/16 31,56  2277   0,524 160  132
 4x50/25 35,56  3038   0,387 190  160
 4x70/35 40,70  4154   0,268 234  202
 4x95/50 46,00  5458   0,193 280  249
 4x120/70 51,48  6933   0,153 319  289
 4x150/70 55,28  8254   0,124 357  329
 4x185/95 61,00  10162   0,0991 402  377
 4x240/120 69,30  13087   0,0754 463  443
 4x300/150 78,10  16713   0,0601 519  473
 5x1,5/9  14,60  384  2,00  27  19,5
 5x2,5/9 15,90   467 2,00  36  25
 5x4/9 18,20  611  2,00  47  34
 5x6/9 20,74  780  2,00  59  43
 5x10/10 24,14  1166  1,83  79  59
 5x16/16 26,14  1544  1,15  102  79
 5x25/16 31,56  2168  1,15  133  106
 5x35/16 34,96  2791  1,15  159  129
 5x50/25 40,36  3771  0,724  188  157
 7X1,5/9 15,71  442  2,00  17,6  11,7
 7X2,5/9 16,88  545   2,00  23,4  15
 8X1,5/9 17,05  511  2,00   14,3  11,1
 8X2,5/9 18,39  634  2,00   20,4  16,3
 10X1,5/9 18,68  609  2,00   14,9  9,8
 10X2,5/9 20,24  765  2,00   19,8  12,5
 12X1,5/9 19,16  653  2,00   13,5  8,8
 12X2,5/9 20,78  829  2,00   18  11,3
 14X1,5/9 19,90  713  2,00   13,5  7,8
 14X2,5/9 21,62  912  2,00   18  10
 16X1,5/9 20,76  780  2,00   12,2  7,8
 16X2,5/9 22,59  1005  2,00   16,2  10
 19X1,5/9 21,65  861  2,00   12,2  7,8
 19X2,5/9 23,60  1130  2,00   16,2  10
 21X1,5/9 22,63  950  2,00   10,8  6,8
 21X2,5/9 24,71  1238  2,00   14,4  8,8
 24X1,5/9 23,88  1060  2,00   10,8  6,8
 24X2,5/9 26,12  1389  2,00   14,4  8,8
 30X1,5/9 27,59  1382  2,00   9,5  5,9
 37X1,5/9 33,93  1995  2,00   8,1  5,7
40X1,5/9 33,93 2011 2,00  8,1 4,9

Enerji kablosu olarak genellikle yer altında, endüstriyel mekanlarda ve şehir şebekelerinde kullanılır.

TS IEC 60502-1

IEC 60502-1

VDE 0276-603

IS 1516.1
