N2XBH

XLPE İZOLELİ, HFFR KILIFLI, ZIRHLI, HALOJENSİZ, ÇOK DAMARLI YER ALTI KABLOLARI

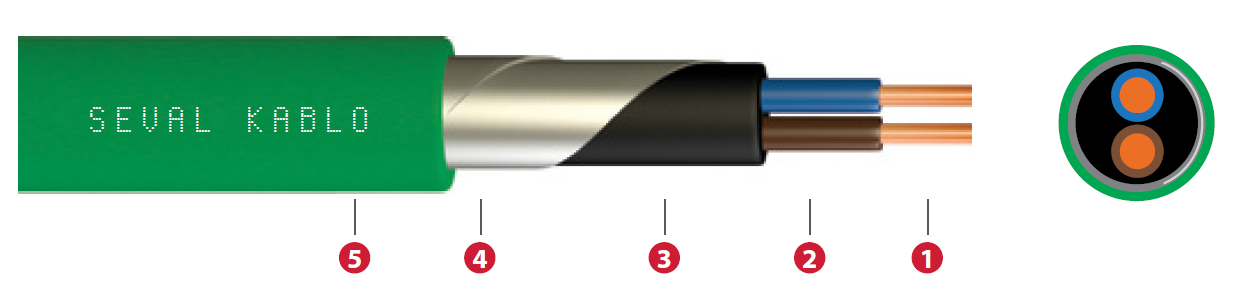

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Halojen içermeyen alev geciktiricili (HFFR)
4-Zırh Çift kat galvanizli çelik bant (GSTA)
5-Dış Kılıf Halojen içermeyen alev geciktiricili (HFFR)

Min. bükülme yarı çapı

12 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Düşük duman yoğunluğu EN 61034-2
Halojensiz EN 60754-1-2
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz N2XBY
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
N2XBH (0,6/1 kV)
2x1,5   12,5 258 12,1   31 24
2x2,5   13,3 299 7,41   40 31
2x4  14,1 350 4,61   52 41
2x6  15,1 418 3,08   65 53
 2x10 17,5 574 1,83   87 72
2x16 19,7 765 1,15  113 96
2x25  22,3 1068 0,727   146 130
2x35  24,5 1328 0,524  176 160
2x50  27,1 1671 0,387  208 195
2x70 31,1 2260 0,268 256 247
3x1,5   13,0 284 12,1  31 24
3x2,5   13,9 337 7,41 40 31
 3x4 14,7 400 4,61  52 41
3x6  15,8 486 3,08  64 53
 3x10 18,4 683 1,83 87 72
3x16  20,8 929 1,15 113 96
 3x25 23,6 1321 0,727 146 130
 3x35 26,0 1664 0,524 176 160
 3x50 29,0 3132 0,387 208 195
 3x70 33,3 2908 0,268 256 247
3x95  39,2 4148 0,193 307 305
3x120 42,0 4909  0,153 349  355
3x150 46,3 6097  0,124   391  407
3x185 52,5  7482 0,0991   442  469
3x240 58,7 9493  0,0754 509  551
3x300 63,7 11516 0,0601   581  643
3x16+10 21,7 1029
3x25+16   24,7 1477 0,727/1,15  146 130
3x35+16   26,7 1797 0,524/1,15 176 160
3x50+25   30,0 2356 0,387/0,727 208 195
3x70+35   34,3 3225 0,268/0,524 256 247
3x95+50   40,3 4584 0,193/0,387 307 305
 3x120+70 43,8 5520 0,153/0,268 349 355
 3x150+70 47,6 6654 0,124/0,268 391 407
3x185+95   54,1 8269 0,0991/0,193 442 469

3x240+120

60,1 10419 0,0754/0,153 509 551

3x300+150

65,6 12749 0,0601/0,124 581 643
4x1,5 13,7 318 12,1 31 24
 4x2,5 14,7 382 7,41 40  31
 4x4 15,6 463 4,61 52  41
 4x6 16,8 569 3,08 65 53
 4x10 19,7 812 1,83 87 72
4x16  22,4 1121 1,15 113 96
 4x25 25,5 1613 0,727 146 130
4x35  28,2 2047 0,524 176 160
 4x50 31,5 2642 0,387 208 195
 4x70 37,3 3869 0,268 256 247
 4x95 43,0 5191 0,193 307 305
 4x120 46,1 6165 0,153 349 355
4x150  51,0 7655 0,124  391 407
 4x185 57,7 9425 0,0991 442 469
 4x240 64,6 11998 0,0754 509 551
4x300 70,3 14633  0601 581   643
5x1,5 14,5 363 12,1  31 24
5x2,5 15,6 442 7,41  40  31
5x4 16,7 541 4,61  52  41
5x6 18,0 673 3,08  65  53
5x10 21,3 974 1,83  87  72
5x16 24,2 1359 1,15  113 96
5x25 27,7 1937  0,727 146 130
5x35 30,9 2490 0,524  176 160
5x50 34,8 3240 0,387  208 195
5x70 41,1 4725 0,268 256 247
5x95 47,3 6332 0,193 307 305
5x120 50,9 7561 0,153 349 3556
5x150 56,3 9373 0,124 391 407
5x185 63,8 11582 0,0991 442 469
5x240 71,7 14804 0,0754 509 551
5x300 78,0 18070 0,0601 581 643
7x1,5   15,3  394  12,1   18  15,5
7x2,5   16,5  487   7,41 24  21
 8x1,5 16,6  443 12,1   18  15,5
 8x2,5 18,0  548 7,41  24  21
 9x1,5 17,6 484 12,1   15  13
 9x2,5 19,1  603 7,41  20  17,5
 10x1,5 18,1  513 12,1   14  13
10x2,5   19,7  643 7,41  19  17,5
 12x1,5 18,6  561 12,1   13,5  12,5
12x2,5   20,3  711 7,41  18  17
14x1,5   19,3  613 12,1   12  12
14x2,5   21,1  783 7,41  16  16
 19x1,5 20,9  739  12,1   12  11
19x2,5   22,9  960 7,41  16  14,5
21x1,5   21,9  797 12,1   12  11
 21x2,5 24,0  1039 7,41  16  14,5
24x1,5   23,7  892 12,1   10,5  9,5
24x2,5   26,1  1169 7,41  14  13
27x1,5   24,2  956 12,1   10,5  9,5
27x2,5   26,6  1260 7,41  14  13
 37x1,5 26,5  1187 12,1
 37x2,5 29,3  1592  7,41  12  11
 40x1,5 27,5  1263  12,1
40x2,5   30,6   1715 7,41  12  11

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

DINVDE 0276-604

TS HD 604.S1

IS 1516.1

IEC 60502-1
