SPLIT CONCENTRIC

PVC İZOLELİ SOKAK AYDINLATMA KABLOLARI

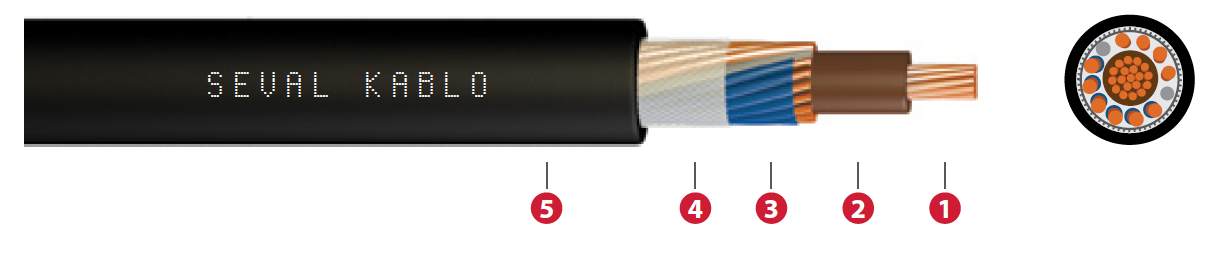

1-İletken Som veya örgülü bakır
2-İzole Polivinil klorür (PVC)
3-konsantrik tabaka Nötr-toprak iletken
4-Sargı Sentetik sargı bant (TAPE)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

15 x D
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Deney gerilimi (Nötr-toprak) 500 V
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz SPLIT CONCENTRIC
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Faz Nötr Toprak İletken Havada (A)
SPLIT CONCENTRIC (0,6/1 kV)
 4  10,8  243  4,61  4,8  4,8  37
 6 12,3  337  3,08  3,2  3,2  48
 10 13,9  470  1,83  1,9  1,9  66
16  16,2  660  1,15  1,2  1,2  89
25  18,3  843  0,727  0,76  1,2  118
35  23,2  1248  0,524  0,55  0,76  145

BS 4553-1

BS 4553-2

BS 7870-3.20

BS 7870-3.21
