YY-SY

PVC İZOLELİ VE KILIFLI, ÇOK TELLİ ÖRGÜLÜ KONTROL KABLOSU

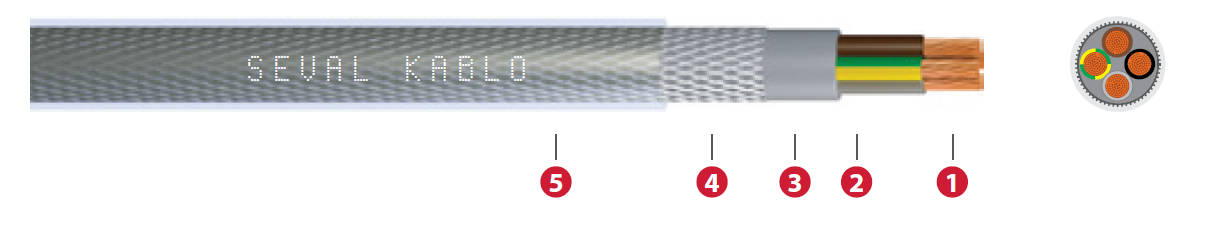

1-İletken İnce çok telli bakır
2-İzole  Polivinil klorür (PVC)
3-Dolgu  Polivinil klorür (PVC)
4-Örgü Galvanizli çelik tel (GSWB)
5-Dış Kılıf Polivinil klorür (PVC)

Min. bükülme yarı çapı

D<8 ise 4xD, 8<D<12 ise 5xD, D>12 ise 6xD

Maks. çalışma sıcaklığı 60°
Maks. kısa devre sıcaklığı 150°
Beyan gerilimi Uo/U 300/500 kV
Deney gerilimi 2 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Min. çalışma sıcaklığı -5° hareketli / -15° sabit
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz YY-SY
Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
YY-SY (300/500 V)
2x0,50 7,1 78 39,0 8  13
3x0,50 7,4 87 39,0 8 13
4x0,50 7,9 100 39,0 8 13
5x0,50 8,4 116 39,0 8  13
6x0,50 9,0 132 39,0 7 12
7x0,50 9,0 135 39,0 7 12
12x0,50 11,8 228 39,0 6,5 11,5
18x0,50 13,4 299 39,0  6 11
19x0,50 13,7 302 39,0  6 11
 25x0,50 15,7 408 39,0  5 10
 27x0,50 16,0 427 39,0 5 10
30x0,50 16,5 456 39,0 5 10
34x0,50 17,8 526 39,0 5 10
36x0,50 18,1 533 39,0 5 10
2x0,75 7,8 95 26,0 10 16
3x0,75 7,9 103 26,0 10 16
4x0,75 8,5 119 26,0 10 16
5x0,75 9,1 138 26,0 10 16
6x0,75 9,7 159 26,0 9 15
7x0,75 10,5 163 26,0 9 15
8x0,75 10,7 193  26,0 8,5 14,5
12x0,75 12,8 277 26,0 8,5 14,5
18x0,75 14,8 376 26,0 8 14
19x0,75 14,8 381 26,0 8 14
25x0,75 17,4 514 26,0 7 13
27x0,75 17,7 538 26,0 7 13
30x0,75 18,5 586 26,0 7 13
34x0,75 19,7 666 26,0 7 13
36x0,75 19,8 675 26,0 7 13
2x1 8,0 103 26,0 12 20
3x1  8,3 117 19,5 12 20
 4x1 8,9 137 19,5 12 20
5x1 9,6 159 19,5 12 20
6x1 10,4 189 19,5 11 19
7x1 10,4 195 19,5 11 19
8x1 10,8 211  19,5  10,5  18,5
12x1 13,0 307 19,5 10,5 18,5
18x1 15,7 446 19,5 10 18
19x1 15,7 452 19,5 9 17
25x1 18,2 597 19,5 9 17
27x1 18,5 627 19,5 9 17
30x1 19,3 684 19,5 9 17
34x1 20,8 787 19,5 9 17
36x1 21,3 800 19,5 9 17
2x1,5 8,2  112  13,3  15 24
3x1,5 9,0 143 13,3 15 24
4x1,5 9,6 167 13,3 15 24
5x1,5 10,4 196 13,3 15 24
6x1,5 11,1 227 13,3 14 23
7x1,5 11,73 254 13,3 14 23
8x1,5 12,24 279 13,3  13,5 22,5
10x1,5 14,3 368 13,3 13,5 22,5
12x1,5 14,9 409 13,3 12 21
18x1,5 17,4 569 13,3 11 20
19x1,5 17,4 578 13,3 10 19
25x1,5 20,4 775 13,3 10 19
27x1,5 20,8 814 13,3 10 19
34x1,5 22,9 996 13,3 10 19
36x1,5 23,1 1026 13,3 10 19
2x2,5 9,4 156 7,98 20 32
3x2,5 9,9 184 7,98 20 32
4x2,5 10,6 219 7,98 20 32
5x2,5 11,5 259 7,98 20 32
6x2,5 12,7 315 7,98 19 31
7x2,5 12,7 331 7,98 19 31
12x2,5 16,6 552 7,98 18,5 30,5
14x2.5 17,3 614 7,98 18,5 30,5
18x2,5 19,4 777 7,98 18 30
19x2,5 19,4 792 7,98 16 28
25x2,5 22,8 1065 7,98 16 28
36x2,5 25,5 1399 7,98 16 28
3x4   11,7 264   4,95 25  42
4x4  12,7  321  4,95  25  42
5x4  13,7  380  4,95  25  42
3x6 13,2 350  3,30  33  54
4x6  14,3 427  3,30  33  54
5x6  15,7 518  3,30  33  54
3x10  16,2 540  1,91  45  73
4x10  17,6 663  1,91  45  73
5x10  19,5 826  1,91  45  73
3x16 19,1 788 1,21 61 98
4x16 21,0 992 1,21 61 98
5x16 22,8 1193 1,21 61 98
3x25  23,9 1204  0,780  83  129
4x25  26,4 1529  0,780  83  129
5x25  28,8 1849  0,780  83  129
 3x35 26,1 1564  0,554  103  158
4x35 30,2 2077 0,554 103 158



Kablo ölçüm, kontrol ve düzenleme kontrol ekipmanı, montaj ve üretim hatları, konveyörler ve bilgisayar birimlerinde kullanılır. Sabit tesisler veya geçici bağlantılarda esnek kullanım ve orta mekanik stres koşullarına uygundur.

GENTO BS EN

50525-2-11

VDE0250
