YMvK

XLPE İZOLELİ, PVC KILIFLI, ALEVE DAYANIKLI ÇOK DAMARLI KABLOLAR

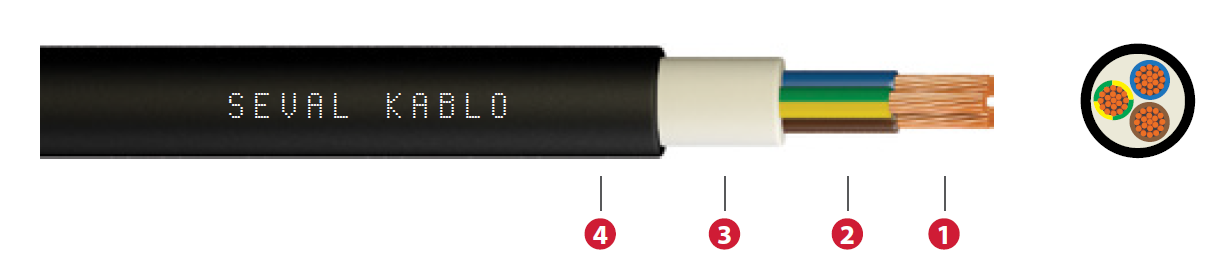

1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Polivinil klorür (PVC)
4-Dış Kılıf Polivinil klorür Alev geciktiricili  (PVC-FR)

Min. bükülme yarı çapı

10 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz YMvK-Single Core   /   YMvK-Multi Core
Nominal Kesit mm² Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Akım Taşıma Kapasitesi

Toprakta (A) Havada (A)
YMvKmb (0,6/1 kV)
1x1,5 5,7 47 12,1 25 23 - -
1x2,5 6,1 59 7,41 34 31 - -
 1x4 6,7 75  4,61 66  55 56  44
1x6  7,2 96 3,08   82 68 71 57
1x10  8,1 141 1,83  109  90 96 77
1x16  9,8 218 1,15   139 115  128 102
1x25  11,2 314  0,727  179 149 173 139
1x35 12,3 412  0,524  213 178  212 170
1x50 13,8 541  0,387  251 211 258 208
1x70  15,5 749  0,268  307 259 328 265
1x95  17,2 994 0,193 366  310 404 329
1x120 19,1 1241  0,153  416 352 471 381
1x150 20,6 1508  0,124  465 396 541 438
1x185 22,6 1863  0,0991  526 449 626 507
1x240 25,6 2409  0,0754  610 521 749 606
1x300 27,6 3042  0,0601 689 587 864 697
1x400 33,4 3880 0,0470 788 669 1018 816
1x500 38,8 4985 0,0366 889 748 1173 933
2x1,5   9,3 121 12,10 30 24
2x2,5   10,1 151 7,41   40 32
2x4  11,0 197 4,61   52 42
2x6  12,0 251 3,08   64 53
 2x10 14,3 375 1,83   86 73
2x16 16,4 531 1,15  111 96
2x25  19,6 795 0,727   143 130
2x35  21,8 1039 0,524  173 160
2x50  25,4 1441 0,387  205 195
3x1,5   9,4 130 12,10 30 24
3x2,5   10,3 170 7,41 40 32
 3x4 11,2 227 4,61  52 42
3x6  12,6 306 3,08  64 53
 3x10 14,6 461 1,83  86 73
3x16  17,6 685 1,15 111 96
 3x25 20,9 1025 0,727 143 130
 3x35 23,4 1361 0,524  173 160
 3x50 26,9 1824 0,387  205 195
 3x70 31,0 2561 0,268  252 247
3x95  34,8 3407 0,193 303  305
3x120 39,2 4299 0,153 346 355
3x150 42,9 5261 0,124 390 407
3x185 47,5 6528 0,0991 441 469
3x240 54,4 8511 0,0754 511 551
3x300 59,5 10752 0,0601 580 638
4x1,5 10,2 157 12,1 30 24
 4x2,5 11,1 205 7,41 40  32
 4x4 12,2 280 4,61 52  42
 4x6 13,7 380 3,08 64  53
 4x10 15,8 573 1,83 86  73
4x16  19,1 855 1,15 111 96
 4x25 22,8 1291 0,727 143 130
4x35  26,1 1756 0,524 173 160
 4x50 29,9 2348 0,387 205 195
 4x70 34,4 3297 0,268 252 247
 4x95 38,8 4412 0,193 303 305
 4x120 44,2 5618 0,153 346  355
4x150  48,2 6857 0,124  390 407
 4x185 53,4 8516 0,0991 441 469
 4x240 61,9 11211 0,0754 511 551
4x300  68,5 14303   0,0601  580 638
5x1,5 11,5 199 12,1  30 24
5x2,5 12,6 262 7,41  40  32
5x4 13,8 357 4,61  52  42
5x6 15,1 468 3,08  64  53
5x10 18,4 744 1,83  86  73
5x16 21,4 1075 1,15  111 96
5x25 25,6 1626  0,727 143 130
5x35 28,7 2169 0,524  173 160
5x50 33,4 2942 0,387  205 195
5x70 38,2 4113 0,268 252 247
5x95 43,4 5537 0,193 303 305
3x35/16 25,2 1525  0,524/1,15   173 160
3x50/25 28,9 2069  0,387/0,727   205  195
3x70/35 32,8 2853 0,268/0,524   252  247
3x95/50 37,2 3835  0,193/0,387   303  305
3x120/70 42,0 4921  0,153/0,268   346  355
3x150/70 45,2 5800  0,124/0,268   390  407
3x185/95 50,2 7292  0,0991/0,193   441  469
3x240/120 57,4 9450  0,0754/0,153   511  551

Kuru rutubetli yerlerde, yangın ve patlama tehlikesi olan atölye, fabrika ve hertürlü işyeri ile depolarda ve açıkta kullanılır, toprak altına döşenmez. Sabit olarak sıva üstü veya sıva altında kullanılır.

HD 604-S1-4D

KEMA K42C-1-4-D
