VG-YMvKas

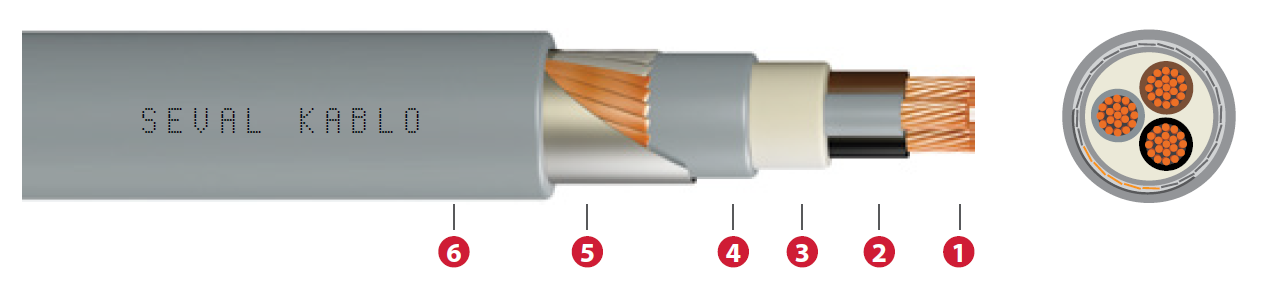

XLPE İZOLELİ, ALEV GECİKTİRİCİLİ, PVC KILIFLI, KORUYUCUTOPRAK İLETKEN İÇEREN YASSI ZIRHLI KABLOLAR


1-İletken Som veya örgülü bakır
2-İzole
Çapraz bağlı polietilen (XLPE)
3-Dolgu  Polivinil klorür (PVC)
4-İç kılıf Polivinil klorür (PVC)
5-Zırh Bakır topraklama iletkeni ve yassı galvanizli telden oluşan zırh üzerine galvanizli çelik bant (GSWA)
6-Dış Kılıf Polivinil klorür (Alev geciktiricili) (PVC-FR)



Min. bükülme yarı çapı

10 x D

Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Demet kablo düşey alev yayılma testi EN 60332-3-24 Cat. C
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz VG-YMvKas
Nominal Kesit mm²  İletken Sınıfı HD 383 Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km İletken Direnci Max. ohm/km(20°C)
Zırh/PE İletkeninin Anma Bakır Eşdeğer Kesit Alanı


VG-YMvKasmb (0,6/1 kV)
 2x1,5  1  14  350  12,1 1,5
 2x2,5 15  375   7,41 2,5
 2x4 16  445   4,61
 2x6 17  525   3,08
2x10 19  674   1,83 10
 2x10 20  812   1,83 10
 2x16 23  1049   1,15 16
 2x25 26  1419   0,727 16
 2x35 29  1800   0,524 16
 3x1,5 15  355   12,1 1,5
 3x2,5 15  415   7,41 2,5
3x4 16  490   4,61
 3x6 18  590   3,08
 3x10 20  895   1,83 10
 3x10 21  938   1,83 10
 3x16 24  1289   1,15 16
 3x25 27  1748   0,727 16
 3x35 31  2087   0,524 16
 4x1,5 1 15 390  12,1 1,5
 4x2,5 16  465   7,41 2,5
 4x4 17  650   4,61
 4x6 19  740   3,08
 4x10 1 21  1040   1,83 10
 4x10 22  1093   1,83 10
 4x16 25  1518   1,15 16
 4x25 30  2110   0,727 16
 4x35 2 33  2536   0,524 16
 5x1,5 16  420   12,1 1,5
 5x2,5 17  510   7,41 2,5
 5x4 19  670   4,61 4
 5x6 20  870   3,08 6
 5x10 1 22  1165   1,83 10
 5x10 24  1327   1,83 10
 5x16 27  1785   1,15 16
5x25 2 32 2470 0,727 16
5x35 2 37 3135 0,524 16

Sanayi uygulamaları için güç kablosu, mekanik zorlamaların olduğu ortamlara uygun yer altı kablosu.

HD 604-4D

KEMA K 42C-1-4-D
