H05Z1-K / H07Z1-K

TEK DAMARLI, HALOJENSİZ, ALEV GECİKTİRİCİLİ KABLOLAR

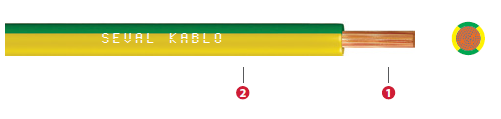

1-İletken İnce çok telli bakır
2-İzole Düşük duman yoğunluklu halojen içermez (LSZH)



Min. bükülme yarı çapı

D<8 ise 4xD   8<D<12 ise 5xD     D>12 ise 6xD
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi

300/500 V - 450/750 V
Deney Gerilimi 2 kV / 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
CPR DoP ve kapsamı için seçiniz  ̶H̶0̶5̶Z̶1̶-̶K̶   /   H07Z1-K



Nominal Kesit mm²  Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05Z1-K (300/500 V)
0,50 2,0 9 39,0 - -
0,75 2,2 12 26,0 - 16
1 2,4 13 19,5 12,8 20
H07Z1-K (450/750 V)
1,5 3,0 19 13,3 16,6 24
2,5  3,5 30 7,78 22,8 32
4  4,0 44 4,95 30,4 42
6  4,5 61 3,30 39 54
10  6,0 105 1,91 54,2 73
16  7,0 158 1,21 72,2 98
25  9,0 253 0,780 98 127,1
35  10,5 345 0,554 121,3 157,1
50  12,5 495 0,386 146,5 190,1
70  14 670 0,272 186,2 243,5
95  16,0 905 0,206 225 294,9
120  17,5 1132 0,161 260,9 341,4
150  20 1415 0,129 291 393,8
185  21,5 1720 0,106 330,8 449,1
240  24 2255 0,0801 388 529,6
300  27,8 2782 0,0641 444,3 610,1



Rafineri, oteller, okullar, tüneller, yüksek binalar, hastahaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

TS EN 50525-3-31
